Van PCB-ontwerp tot massaproductie, Fanway levert snelle PCB-productiediensten als one-stop-oplossingen om aan uw diverse projectvereisten te voldoen en uw time-to-market te versnellen.

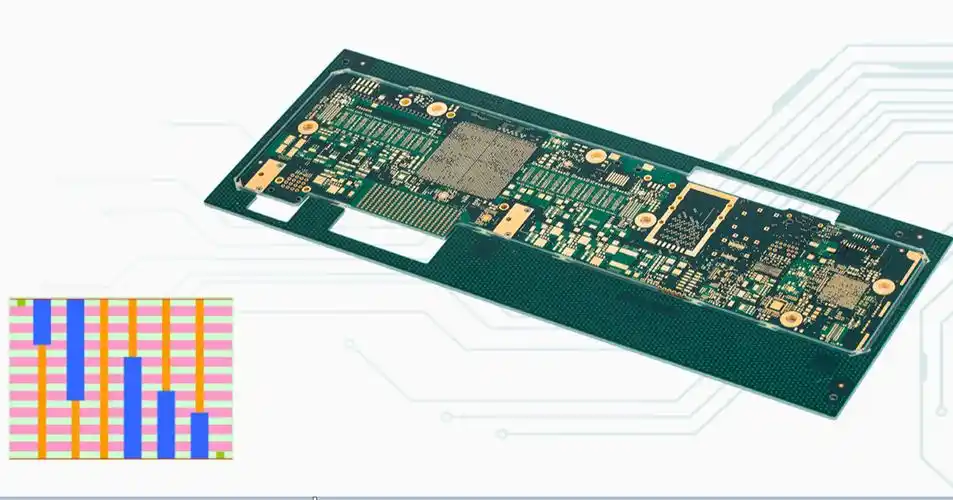

HDI PCB (interconnect PCB met hoge dichtheid) is een type gedrukte printplaat die een aanzienlijk hogere bedwingdichtheid per eenheidsgebied biedt in vergelijking met traditionele PCB's. HDI PCB -fabricage is snel de ultieme oplossing geworden voor het ontwerpen van kleinere, compactere en duurzame elektronische apparaten. Belangrijkste kenmerken zijn onder meer:
Dunnere sporenbreedtes/spaties(tot 3/3 mil) Dichtere verbindingen in beperkte gebieden mogelijk maken.
Microvias(Typisch <150 μm in diameter) Vergemakkelijking van verbindingen met hoge dichtheid tussen lagen.
Blinde/begraven viasBinnenlagen aansluiten zonder de buitenoppervlakken door te dringen, de bordgrootte tot 60% vermindert en tegelijkertijd de signaalintegriteit wordt verbeterd.
Hoge laag telt(maximaal 20+ lagen) ter ondersteuning van complexe meerlagige architecturen.
Als HDI PCB -specialist maakt fanway -technologie gebruik van 12+ jaar ervaring in geavanceerde HDI -productie om op maat gemaakte oplossingen te leveren voor industrieën die precisie en betrouwbaarheid vereisen:
Medisch:Implanteerbare apparaten, diagnostische apparatuur.
Automotive:ADAS, EV -batterijbeheersystemen.
5G -communicatie:High-speed serverborden, MMWave-modules.
Consumentenelektronica:Opvouwbare smartphones, geminiaturiseerde IoT -sensoren.
Fanway streeft ernaar uw vertrouwde HDI PCB-provider en leverancier in China te zijn, waarbij ISO 9001-gecertificeerde processen worden gecombineerd met IPC-6012 Klasse 3-normen om missiekritische prestaties te garanderen.
We hebben een strikt kwaliteitscontrolesysteem in de productie, we hebben verschillende testen van dergelijke AOI, röntgenfoto's, elektrische testen, enzovoort om PCB en componenten te inspecteren die zorgen voor een product van hoge kwaliteit.
We hebben een stabiele supply chain waarmee we grondstoffen tegen lagere kosten kunnen krijgen. Online volgsysteem en alles-in-één productie kunnen ons helpen de kosten te verlagen.
Met online trackingsysteem kunnen we uw bestelstatus bijhouden en het productieschema beter controleren en HDI PCB op tijd leveren.
Ons toegewijde team helpt u van concept tot productie.
| Technologische klasse | Structuur | Complexiteit | Toepassingen |
| HDI Klasse 1 | 1+n+1 | Laag | Basic Consumer Electronics, eenvoudige apparaten |
| HDI Klasse 2 | 2+n+2 | Medium | Geavanceerde consumentenelektronica, auto |
| HDI Klasse 3 | 3+n+3 | Hoog | Hoogwaardige apparaten, 5G, AI-systemen |
| HDI Klasse 4 | 4+n+4 | Extreem hoog | Geavanceerde toepassingen, halfgeleider |
| Lagen tellen | 1-108L |
| Afwerkingsdikte | 0,2 mm-10,0 mm |
| Maximale paneel maat | 610 mm *1200 mm |
| Maak de koperen dikte af | 0,5 oz-12oz |
| Min lijnbreedte | 2,5 mil/2,5 miljoen |
| Min afwerkingsgat maat | 0,1 mm |
| Max Aspect Ratio | 25: 1 |
| Impedantiebestrijdingstolerantie | +/- 10% |
| Oppervlakteafwerkingen | Hasl (LF), enlg, lmmersion tin, lmmersion zilver, gouden vinger, full -bord met harde gouden plating, osp, eneplg |
| Materialen: | FR-4 TG150/TG170, ROGERS, ARLON, TACONISCH, TUC TU-872 SLK, TU-883, PANASONIC M6/M7, BERGGUIST ETC. |

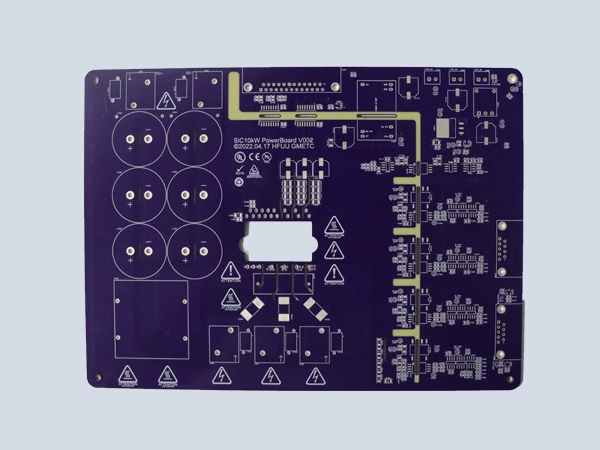

6L LED-foto-elektrische printplaat met 1-stappen HDI
8l laptop moederbord met 2-stappen HDI

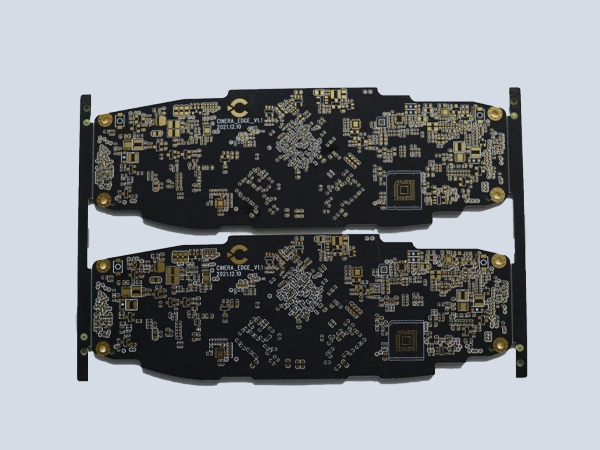

14L Rogers Hybride PCB met 1-stap HDI

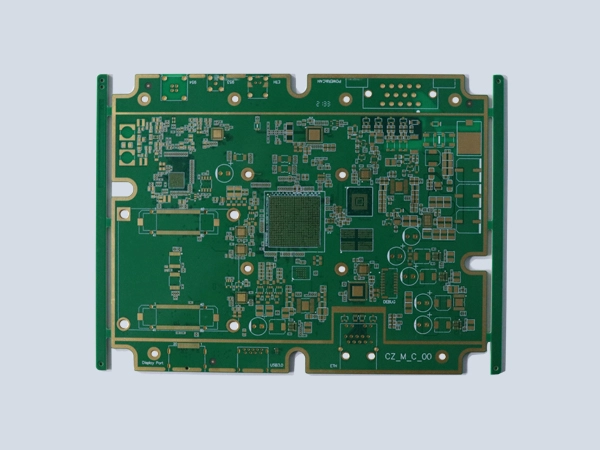

Meerlagige HDI blind via PCB
