Van PCB-ontwerp tot massaproductie, Fanway levert snelle PCB-productiediensten als one-stop-oplossingen om aan uw diverse projectvereisten te voldoen en uw time-to-market te versnellen.

Dubbele laag PCB
  • Dubbele laag PCBDubbele laag PCB
  • Dubbele laag PCBDubbele laag PCB
  • Dubbele laag PCBDubbele laag PCB

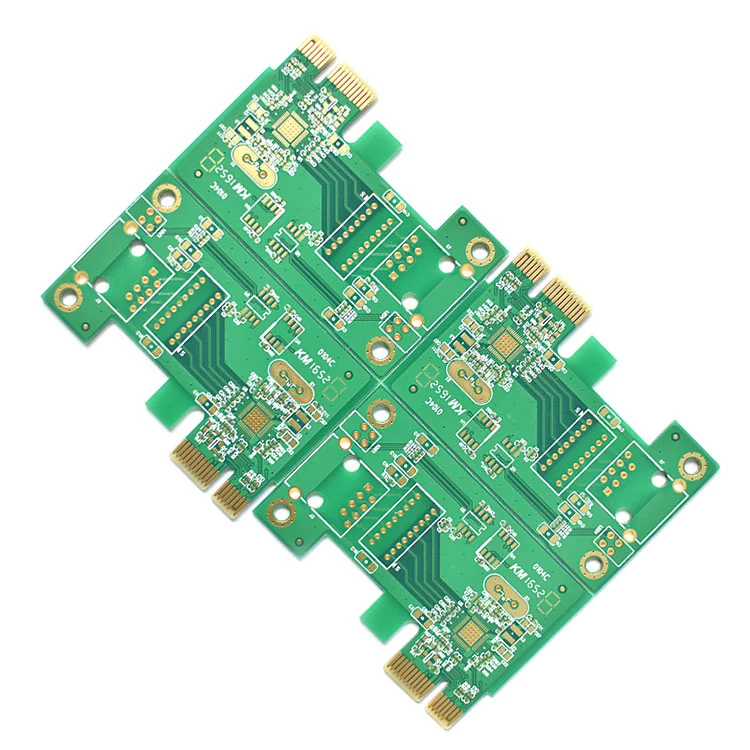

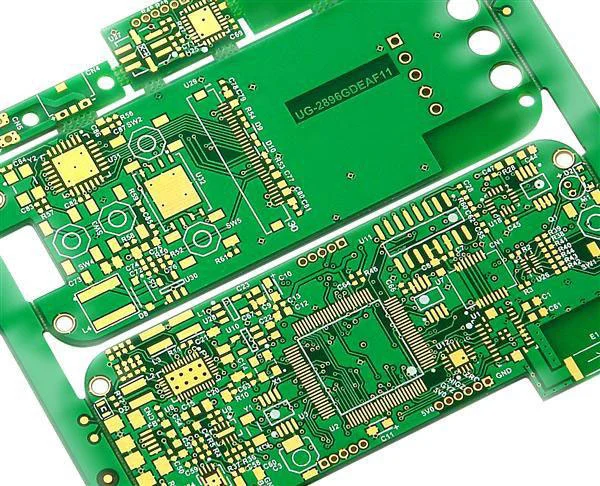

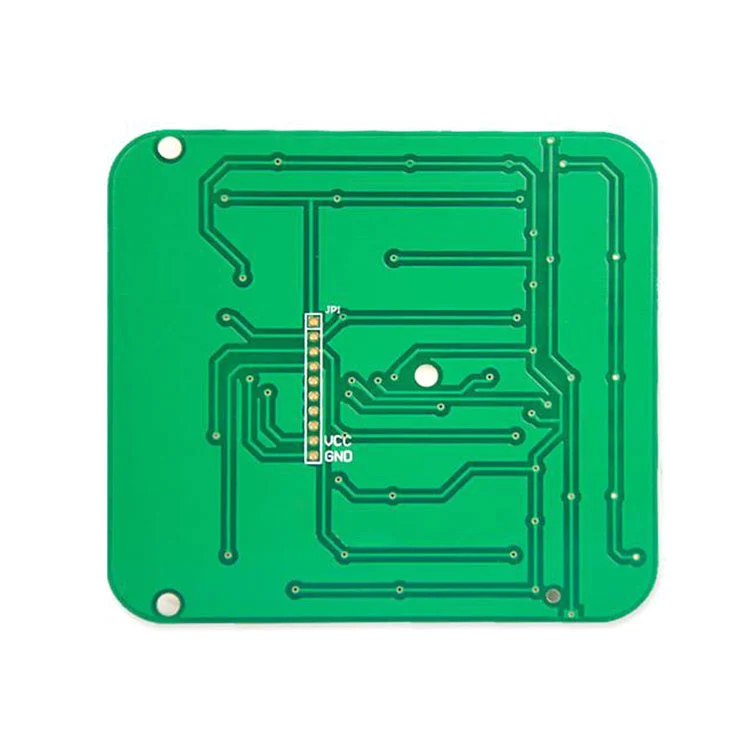

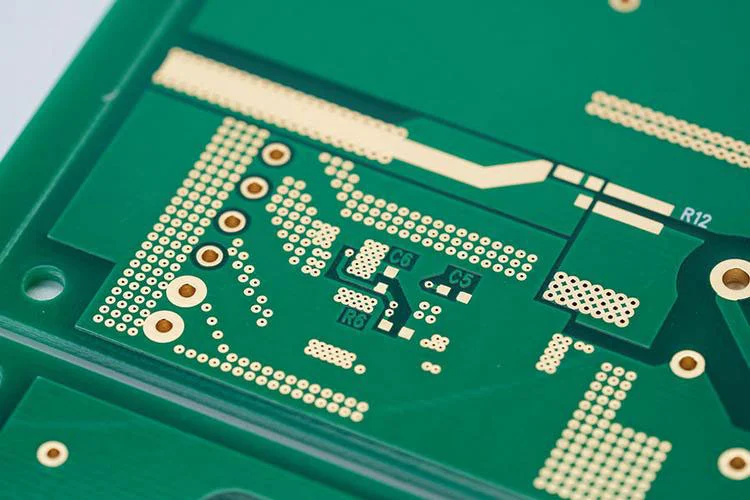

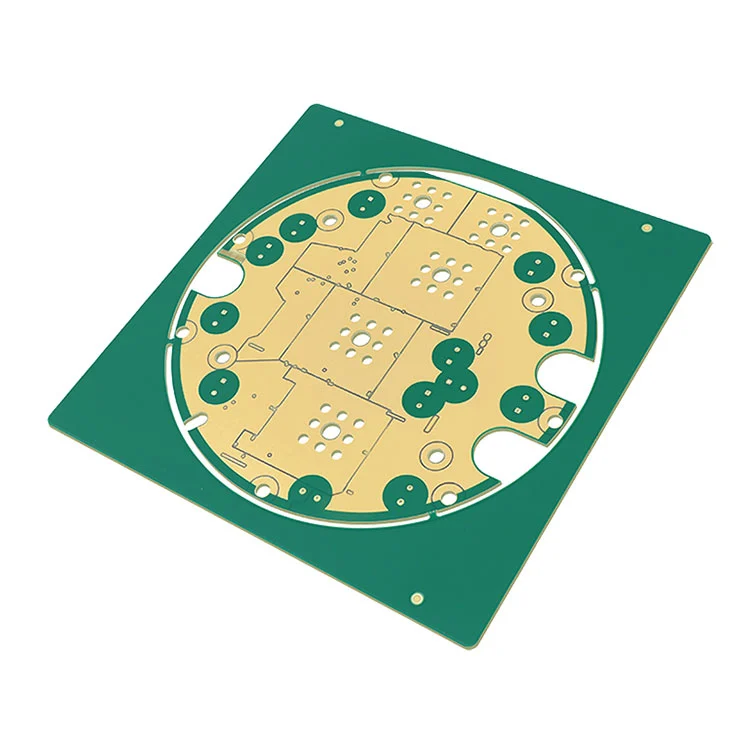

Dubbele laag PCB

U bent welkom om naar Fanway Factory te komen om de nieuwste verkoop, lage prijs en hoogwaardige PCB met dubbele laag te kopen. We kijken ernaar uit om met u samen te werken.
Een Double Layer PCB (dubbelzijdige PCB) integreert twee geleidingskoperen lagen op een substraat (FR-4), onderling verbonden via geplateerde door-holes (PTH) of VIA's. Als een professionele leverancier van PCB in China, biedt Fanway lage kosten en snelle draai dubbele laag PCB.

Double Layer Pcb


Waarom Fanway's Double Layer PCB's?

Precisieproductie

Precision Manufacturing

Ondersteuning van laserboren, micro -vias en HDI.

Rigoureus testen

Rigorous Testing

100% elektrische testen en AOI -inspectie.

Gecertificeerde kwaliteit

Certified Quality

Compliant met IPC-A-600 Klasse 2/3, UL 94V-0.

Snelle levering

Fast Delivery

Prototypes eindigen in 24 uur, bulkorders eindigen in 5 dagen.


De voordelen van Double Layer PCB in Fanway

Ruimte -efficiëntie:Dubbelzijdige routering voor compacte lay -outs.

EMI -reductie:Optimalisatie van grondvlak.

Kostenefficiëntie:De beste keuze voor middelste complexe prototypes en productie.

Mechanische sterkte:Versterkte via plateren is bestand tegen trillingen.


Laagconfiguratie van dubbele laag PCB in fanway

Dubbele koperen lagen:Ondersteuning van componenten en sporen aan beide zijden.

Substraat:FR-4, aluminium op optioneel.

Inter -laagverbindingen:Door de hole, blinde of begraven vias.

Bescherming:Dubbel zijde soldeermasker en zijdescreen.

Ontwerpmogelijkheden:Ondersteuning van SMT en door gatcomponenten beide.

Kruislaagroutering vermindert de grootte van de bord en verbetert de duidelijkheid van de signaal.


Productieproces van dubbele laag PCB

Laminaatbereiding (dubbelzijdige CCL).

Boren en via metallisatie (PTH).

Fotolithografie en koperetsen.

Dubbel soltenmasker/zijdescherm afdrukken.

Oppervlakteafwerking (enig, hasl of onderdompeling zilver).

Technische specificaties

Dikte:0,8 - 3,0 mm (standaard 1,6 mm).

Kopergewicht:1–3 oz.

Trace/ruimte:0,15 mm (6 mil).

De mijne via diameter:0,3 mm (12 mil).

Diëlektrische sterkte:20 kV/mm (FR-4).

Double Layer Pcb
