Gedrukte printplaten(PCB's) zijn de stille ruggengraat van de elektronica van vandaag. Of het nu gaat om een smartphone, automotive -besturingssysteem, medische scanner of ruimtevaartnavigatiemodule, PCB's bieden de fysieke en elektrische basis die alle componenten verbindt. Inzicht in hoe ze werken begint met het herkennen van de verschuiving die ze naar technologie hebben gebracht. Vóór PCB's werd bedrading handmatig uitgevoerd met point-to-point verbindingen. Deze methode was niet alleen gevoelig voor fouten, maar ook beperkte schaalbaarheid. PCB's hebben deze problemen opgelost door gestandaardiseerde en gelaagde structuren aan te bieden die zorgen voor compact ontwerp, betrouwbaarheid en massaproductie -efficiëntie.
Dus, hoe werken ze precies? In de kern dienen PCB's drie primaire doeleinden:
Mechanische ondersteuning- Componenten beveiligen.
Elektrische verbindingen- Geleidende paden bieden voor de stroomstroom.
Signaalintegriteit- Ervoor zorgen dat elektronische signalen reizen met minimaal verlies of interferentie.

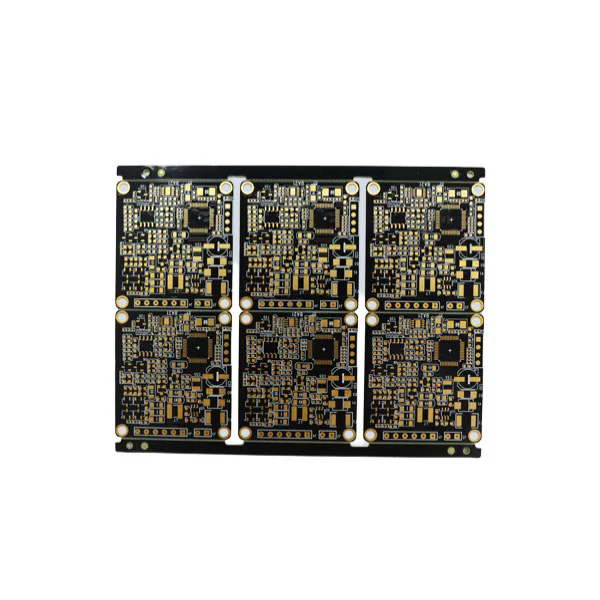

De constructie omvatsubstraten, meestal FR4 -glasvezel of andere materialen, die fungeren als de isolerende laag. Bovendien worden koperfolies gelamineerd, in routes geëtst en verguld met beschermende afwerkingen. Het eindresultaat is een zorgvuldig ontworpen bord waar weerstanden, condensatoren, microchips en connectoren kunnen worden gemonteerd.
PCB's kunnen eenzijdig, dubbelzijdig of meerlagig zijn, afhankelijk van de complexiteit van het ontwerp. Meerlagige PCB's - soms die meer dan 40 lagen bereiken - zijn essentieel voor geavanceerde computer- en telecommunicatieapparatuur, waar signaalrouteringsdichtheid van cruciaal belang is. Ze nemen opvies(Verticale interconnects) waarmee signalen door verschillende lagen kunnen gaan met behoud van de prestatie -integriteit.
Warmtebeheer is een andere cruciale rol van PCB's. Door het ontwerpen van thermische vias, koellichamen of speciale koperen giet, zorgen fabrikanten ervoor dat gevoelige componenten binnen veilige bedrijfstemperaturen blijven. Zonder dergelijke ontwerpoverwegingen neemt het risico op systeemfalen aanzienlijk toe.
Industrieën zijn afhankelijk van verschillende soorten PCB's die zijn afgestemd op specifieke toepassingen. Inzicht in hoe deze variatiesfunctie inzichten biedt in waarom PCB's onmisbaar blijven in de wereldwijde productie van elektronica.
Enkelzijdige PCB's: Dit zijn het eenvoudigste type, met koperen tracks aan slechts één kant van het bord. Ze worden kosteneffectief en worden veel gebruikt in rekenmachines, radio's en eenvoudige consumentenelektronica.
Dubbelzijdige PCB's: Met koperen tracks aan beide zijden, maken ze meer complexe circuitontwerpen mogelijk. Componenten kunnen aan beide zijden worden gemonteerd, waardoor de dichtheid toeneemt.
Meerlagige PCB's: Bestaande uit drie of meer lagen geleidend koper, deze planken verwerken zeer complexe toepassingen. Smartphones, geavanceerde medische hulpmiddelen en ruimtevaartelektronica vertrouwen hier vaak op.
Rigide PCB's: Gebouwd op vaste substraten, bieden ze stabiliteit en duurzaamheid, waardoor ze gebruikelijk zijn in de meeste elektronische apparaten.
Flexibele PCB's: Geconstrueerd met behulp van buigbare materialen zoals polyimide, kunnen ze draaien en vouwen, ideaal voor wearables en compacte elektronica.
Rigide flex PCB's: Een hybride die rigide en flexibele gebieden combineert en tegelijkertijd structurele stabiliteit en ontwerpflexibiliteit biedt.
Hoogfrequente PCB's: Gemaakt met gespecialiseerde materialen, ze zorgen voor de signaalnauwkeurigheid voor toepassingen zoals telecommunicatie en radarsystemen.
Om professionele productparameters duidelijk te benadrukken, hier is een samenvattende tabel:
| Parameter | Typisch bereik/specificatie | Voorbeeld van toepassing |
|---|---|---|
| Basismateriaal | FR4, Polyimide, CEM-1, Rogers | Consumer Electronics, Automotive, RF -apparatuur |
| Koperen dikte | 0,5 oz - 6 oz | Power boards, industriële controle |
| Lagen tellen | 1 - 40+ | Van speelgoed tot supercomputers |
| Oppervlakte -afwerking | Hasl, enig, osp, onderdompeling zilver, onderdompeling | Verbetert soldeerbaarheid, corrosieweerstand |
| Minimale sporenbreedte/afstand | 2 - 4 mil (geavanceerde ontwerpen onder 2 mil mogelijk) | Hoge Density Interconnect (HDI) -apparaten |
| Bedrijfstemperatuur | -55 ° C tot +150 ° C (speciale ontwerpen tot 200 ° C +) | Ruimtevaart, militaire, industriële controle |
| Diëlektrische constante (DK) | 2.2 - 4.5 afhankelijk van materiaal | Hoogfrequente signaaltransmissie |
| Thermische geleidbaarheid | 0,25 - 2,0 w/mk (afhankelijk van het substraat) | Warmtegevoelige circuits |
Deze parameters bepalen de prestaties, duurzaamheid en betrouwbaarheid van elke PCB. Fabrikanten selecteren zorgvuldig specificaties op basis van eisen voor eindgebruik. Een Automotive ECU PCB vereist bijvoorbeeld hogere hittebestendigheid en trillingstolerantie in vergelijking met een eenvoudig LED -verlichtingsbord met huishoudens.
De betrouwbaarheid van een gedrukte printplaat is niet alleen afhankelijk van het ontwerp, maar ook van precieze productieprocessen. PCB's van hoge kwaliteit vereisen strikte naleving van internationale normen zoals IPC-A-600 (aanvaardbaarheid van gedrukte boards). Het proces bevat meestal de volgende stappen:
Ontwerp en lay -out- Ingenieurs maken het schema en vertalen het in Gerber -bestanden, die koperen patronen, boorgaten en soldeermaskers dicteren.
Substraatvoorbereiding- FR4 of gekozen materiaal wordt gesneden en gelamineerd met koperen folie.
Afbeelding overdracht en etsen- Circuitpatronen worden afgedrukt en ongewenst koper is weggeplaatst, waardoor geleidende paden achterblijven.
Boren en plateren- Gaten worden geboord voor Vias en componentkabels en vervolgens verguld om de geleidbaarheid te garanderen.
Soldermaskeraanvraag- Een beschermende polymeerlaag wordt aangebracht, isolerende sporen en het voorkomen van overbruggen van soldeer.
Oppervlakte -afwerking- HASL (Hot Air Soldeer nivellering), Enig (elimany nikkel Immersion Gold) of andere afwerkingen worden toegepast om de soldeerbaarheid te verbeteren.
Zijdescherm afdrukken- Referentiemarkeringen, logo's en labels worden toegevoegd.
Elektrische tests-Vliegende sonde of op basis van fixture gebaseerd testen zorgt ervoor dat alle verbindingen geldig zijn en er geen shorts of open circuits zijn.
Eindinspectie en verpakking- Borden worden visueel geïnspecteerd, gemeten en verpakt volgens de eisen van de klant.
Betrouwbaarheid wordt verder versterkt door technieken zoals:
Impedantiebeheersingvoor high-speed digitale circuits.
Thermische hulpkussentjesom het solderen te optimaliseren.
Microvia -technologieVoor compacte HDI PCB's.
Conforme coatingsvoor vocht- en stofweerstand.
Wereldwijde fabrikanten implementeren ookKwaliteitsbeheersystemenzoals ISO 9001, ISO/TS 16949 (auto) en AS9100 (Aerospace). Deze zorgen voor consistente prestaties en naleving van veeleisende industrieën.
De toekomst van PCB's blijft evolueren met snelle technologische trends. Opkomende toepassingen in5G, AI-aangedreven apparaten, elektrische voertuigen en IoTVraagborden die dunner, sneller en duurzamer zijn. Innovaties zijn onder meer:
HDI (met hoge dichtheid interconnect) PCB's: Meer componenten toestaan in kleinere ruimtes, waardoor smartphones en draagbare technologie mogelijk worden gemaakt.
Ingebed componenten: Integratie van passieve en actieve componenten rechtstreeks in PCB -lagen voor ruimtebesparingen.
Metal Core PCB's: Aluminium of koperen basen gebruiken voor verbeterde warmtedissipatie in LED -verlichting en krachtelektronica.
Biologisch afbreekbare substraten: Reageren op duurzaamheidsproblemen, krijgen milieuvriendelijke PCB's aandacht.
3D-geprinte PCB's: Het aanbieden van flexibele prototyping en aangepaste geometrieën.
Naarmate de industrie hogere frequenties, snellere snelheden en betere energie -efficiëntie vereisen, blijft PCB -technologie zich aanpassen. Automotive -elektronica vereist bijvoorbeeld in toenemende mate planken die in staat zijn om hoge trillingen, brede temperatuurbereiken en elektromagnetische interferentiecontrole te weerstaan. Medische hulpmiddelen vertrouwen op geminiaturiseerde PCB's die een hoge betrouwbaarheid in levensreddende apparatuur behouden. Telecommunicatiebedrijven investeren in hoogfrequente PCB's om te zorgen voor minimaal signaalverlies in 5G-basisstations.
De impact van deze innovaties is diepgaand: betere connectiviteit, veiliger transport, geavanceerde gezondheidszorg en efficiënter energieverbruik. In wezen beïnvloedt de evolutie van gedrukte printplaten direct de toekomst van de wereldwijde technologie -infrastructuur.
V1: Hoe lang duurt een gedrukte printplaat?
Een printplaat van hoge kwaliteit kan 10 tot 20 jaar duren, afhankelijk van gebruiksomstandigheden, materiaalselectie en thermisch beheer. PCB's voor industriële en ruimtevaartkwaliteit, ontworpen met strengere specificaties, kunnen nog langer duren met goed onderhoud.
V2: Hoe kies ik de juiste PCB voor mijn toepassing?
Het kiezen van de juiste PCB omvat het beoordelen van de werkomgeving, stroomvereisten, signaalsnelheid en fysieke ontwerpbeperkingen. Flexibele PCB's zijn bijvoorbeeld ideaal voor draagbare apparaten, terwijl meerlagige starre boards beter zijn voor high-speed gegevensverwerkingssystemen. Raadpleeg met een ervaren fabrikant zorgt voor optimaal materiaal- en ontwerpkeuzes.
Gedrukte printplaten zijn de verborgen kracht achter moderne technologie, zodat apparaten functioneel, betrouwbaar en efficiënt blijven. Van de eenvoudige single-layer ontwerpen van consumentengadgets tot de geavanceerde meerlagige structuren in ruimtevaart- en medische apparatuur, PCB's blijven evolueren en zich aanpassen aan nieuwe uitdagingen.
BijFanway, combineren we geavanceerde technologie, strikte kwaliteitsnormen en industriële expertise om PCB's te leveren die voldoen aan verschillende wereldwijde eisen. Als u op zoek bent naar een vertrouwde partner om uw productiebehoeften van elektronica te ondersteunen,Neem contact met ons opVandaag en ontdek hoe we uw innovatie kunnen voeden.
-
