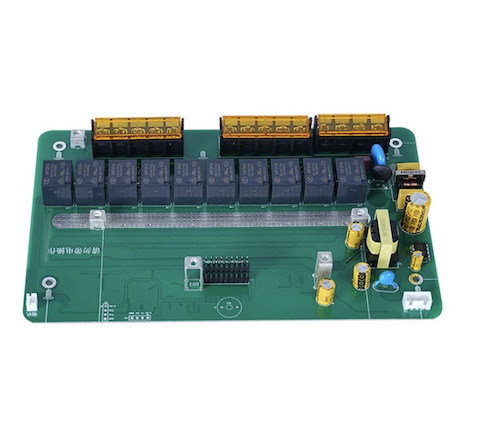

Elektronische prototype-assemblage van PCB-printplaten

De Electronic PCB Printed Circuit Board Prototype Assembly-service van de Chinese leverancier Fanway is gebouwd voor R&D-projecten op het gebied van IoT-apparaten, autobesturingsmodules, medische diagnostische hulpmiddelen en testsystemen voor de lucht- en ruimtevaart. Terwijl typische quick-turn PCB-services 3 tot 7 dagen duren, comprimeert onze 24-uurslevering de iteratiecycli aanzienlijk. Voordat de montage begint, voert ons engineeringteam een ​​DFM-analyse uit op uw Gerber-bestanden, stuklijst- en pick-and-place-bestanden om problemen met het padontwerp, conflicten met de componentafstand of andere problemen met de maakbaarheid vroegtijdig op te sporen. Omdat er geen minimale bestelhoeveelheid is (vanaf 1 stuk), kunnen R&D-teams overtollige voorraadkosten tijdens de prototypefase vermijden.

Waar is PCB-prototypeassemblage voor bedoeld?

PCB Printed Circuit Board Prototype Assembly-service is het proces waarbij elektronische componenten in kleine hoeveelheden op een printplaat worden gemonteerd om testbare monsters te produceren. Het kerndoel is verificatie, niet productie:

Ontwerpvalidatie: bevestigt dat uw circuitontwerp werkt in de fysieke wereld. Simulatie kan niet alle variabelen uit de echte wereld bestrijken; signaalintegriteit, stroomverdeling en thermisch gedrag worden alleen zichtbaar door fysieke tests.

Iteratieve verbetering: het opsporen en verhelpen van ontwerpfouten in de prototypefase kost een fractie van wat nodig zou zijn om een ​​in massa geproduceerde batch te herwerken. Eén prototype-iteratie kan tien keer de kosten besparen van een grootschalige herbewerking.

Firmware-ontwikkeling: biedt een echt hardwareplatform voor software-ingenieurs om ingebedde code te schrijven en te testen. Het ontwikkelen van firmware zonder fysieke hardware is als debuggen in een vacuüm: logische correctheid garandeert geen hardwarecompatibiliteit.

De assemblage van prototypes is de cruciale stap die een product van concept naar realiteit brengt, en Fanway's Electronic PCB Printed Circuit Board Prototype Assembly-service biedt professionele ondersteuning voor precies deze stap.

Essentiële opstartbestanden

Volledige en nauwkeurige dossiers vormen de basis voor een vlotte projectstart. Normaal gesproken hebt u de volgende kernbestanden nodig:

1. Gerber-bestanden die zijn gebruikt om de kale PCB te vervaardigen, met daarin alle koperlagen, boorgegevens, soldeermasker en zeefdruk. Onvolledige formaten of slecht benoemde lagen behoren tot de meest voorkomende oorzaken van productievertragingen.

2. De stuklijst (BOM) vermeldt elk onderdeel dat moet worden geassembleerd, inclusief onderdeelnummer van de fabrikant (MPN), referentie-aanduiding, hoeveelheid en beschrijving. Vage beschrijvingen (bijvoorbeeld ‘100nF condensator’) kunnen leiden tot aanschaffouten of vertragingen. Verschillende spanningswaarden en diëlektrische materialen gedragen zich heel anders in hogesnelheidscircuits.

3. Coördinatenbestand (CPL / Pick & Place-bestand) biedt de exacte X/Y-coördinaten, rotatiehoeken en montagezijde voor elk onderdeel, en begeleidt de SMT-plaatsingsmachine. Coördinatiefouten veroorzaken direct een verkeerde uitlijning of polariteitsfouten.

4. Professionele tip: een DFM-beoordeling voordat u bestelt, kan problemen met het ontwerp van pads, problemen met de afstand tussen componenten en andere problemen met de maakbaarheid aan het licht brengen voordat deze productiestops veroorzaken. Het technische team van Fanway zorgt voor een DFM-beoordeling voor elke bestelling voor de assemblage van elektronische PCB-printplaten voordat de productie begint.

Volledig prototype-assemblageproces

De prototype-assemblageservice van Fanway bestrijkt de hele keten van materiaal tot afgewerkt karton:

Component-inkoop:Ons inkoopteam maakt gebruik van een stabiele toeleveringsketen om componenten tegen concurrerende prijzen te beveiligen, zelfs voor kleine prototypehoeveelheden. Klanten hoeven niet met meerdere distributeurs te coördineren.

Technische beoordeling:projectingenieurs onderzoeken Gerber en BOM en coördineren bestanden op maakbaarheid voordat de productie begint, waarbij ze de meeste potentiële problemen in het vroegste stadium onderscheppen.

Prototype PCB-assemblage:ondersteunt meerdere kaarttypen, waaronder meerlaagse, hoogfrequente, HDI-, stijve, stijve flexibele en flexibele PCB's. De plaatsingsmogelijkheid omvat 01005 ultrakleine componenten en BGA's met een pitch van 0,2 mm, met een maximale plaatgrootte van 510 mm x 460 mm.

Testen en verificatie:elk prototypebord ondergaat een streng inspectieregime, inclusief handmatige kwaliteitscontrole, SPI-soldeerpasta-inspectie, AOI optische inspectie, röntgeninspectie, in-circuit testen, functionele testen en inbrandtesten. Grondig testen in de prototypefase zorgt voor een soepele overgang naar pilotruns en massaproductie.

Toepassingsgebieden

Fanway's service voor het assembleren van prototypen van elektronische PCB's wordt veel gebruikt in de volgende vakgebieden:

IoT-apparaten en wearables

kleine vormfactor, hoge dichtheid en laag energieverbruik vereisen een nauwkeurige plaatsing en snelle iteratie tijdens het prototypen.

Controlemodules voor auto's

elektronica in voertuigen vereist een hoge betrouwbaarheid en milieubestendigheid; functionele verificatie en betrouwbaarheidstesten in de prototypefase zijn onmisbaar.

Medische diagnostische hulpmiddelen

voor medische hulpmiddelen is strikte goedkeuring door de regelgevende instanties vereist; een grondige validatie in de prototypefase is een voorwaarde voor daaropvolgende certificering.

Testsystemen voor de lucht- en ruimtevaart

hoge betrouwbaarheidseisen betekenen dat elke ontwerpwijziging fysiek moet worden geverifieerd; De mogelijkheid om snelle prototypes te maken heeft een directe invloed op de projecttijdlijnen.

Waarom kiezen voor Fanway

24-uurs levering

Terwijl de standaard quick-turn-cycli 3-7 dagen duren, comprimeert Fanway de assemblage van prototype-PCB's tot 24 uur. Voor R&D-teams betekent elke verkorte iteratiecyclus meer ontwerpvalidatierondes binnen hetzelfde tijdsbestek.

One-stop-service

Wij bieden service vanaf de inkoop van componenten, DFM-beoordeling, PCB-fabricage, SMT-plaatsing, door-gat-solderen tot eindtesten – allemaal onder één dak. Klanten vermijden de overhead van het coördineren van afzonderlijke PCB-leveranciers, componentendistributeurs en assemblagehuizen.

Gecertificeerde kwaliteitssystemen

Onze faciliteit beschikt over ISO9001-, ISO13485-, IATF16949- en ISO14001-certificeringen, met producten die voldoen aan de UL-, RoHS-, SGS- en REACH-normen. Kwaliteitsnormen in de prototypefase zijn consistent met volumeproductie, waardoor validatiefouten als gevolg van procesverschillen worden vermeden.

Laag bestelminimum

We ondersteunen bestellingen vanaf 1 stuk zonder minimumvereiste, waardoor overtollige voorraadkosten voor R&D-fasebehoeften worden geëlimineerd.

Technische ondersteuning vooraf

DFM-analyse wordt uitgevoerd vóór de orderbevestiging, waardoor ontwerpproblemen vroegtijdig worden geïdentificeerd en opgelost. Dit verschuift het productierisico naar voren in plaats van te reageren op problemen tijdens de assemblage.

Vraag en antwoord

Vraag: Hoe lang duurt de assemblage van prototype-PCB's doorgaans?
A: Fanway biedt 24 uur per dag rapid prototyping. Onder normale omstandigheden kan de bestandsbevestiging tot de levering van het voltooide bord binnen 24 uur worden voltooid, afhankelijk van het aantal bordlagen, de complexiteit van de componenten en de gereedheid van de stuklijst.

Vraag: Welke bestanden zijn nodig om een ​​prototypeproject te starten?
A: U hebt Gerber-bestanden nodig (voor PCB-fabricage), een stuklijst (met onderdeelnummers van de fabrikant, referentie-aanduidingen en hoeveelheden) en een coördinatenbestand (voor SMT-plaatsing). Een DFM-zelfcontrole vóór indiening wordt aanbevolen, of u kunt ons engineeringteam een ​​beoordeling van de maakbaarheid laten uitvoeren.

Vraag: Welke soorten PCB's ondersteunen jullie voor de assemblage van prototypes?
A: We ondersteunen meerlaagse, hoogfrequente, HDI-, rigide, rigide flex- en flex-PCB's.

Vraag: Biedt Fanway inkoopdiensten voor componenten voor prototypes?
EEN: Ja. Ons inkoopteam beschikt over uitgebreide marktbronnen om componenten voor kleine prototypehoeveelheden te vinden tegen concurrerende prijzen.

Vraag: Welke tests zijn inbegrepen in de prototypefase?
A: Het testen omvat optische inspectie door AOI, röntgeninspectie, testen in circuits, functionele testen en inbrandtesten. Het specifieke testplan kan worden aangepast op basis van projectvereisten.

Wilt u een prototype-assemblage starten voor uw project? Stuur uw Gerber-bestanden, stuklijst en coördinaatbestanden naar ons engineeringteam. Wij zorgen binnen 24 uur voor een DFM review en offerte.
