Fanway is gespecialiseerd in het leveren van efficiënte en betrouwbare end-to-end PCB-assemblageservices, precies afgestemd op uw unieke vereisten om uw productsucces te versnellen.
SMT stencil, ook bekend als een PCB -stencil, is een belangrijk hulpmiddel in het SMT -productieproces. De kernfunctie is het garanderen van hoogwaardig solderen van elektronische componenten door precieze soldeerpasta afdrukken. Of het nu gaat om massaproductie of zeer nauwkeurige assemblage, SMT Stencil heeft altijd een belangrijke rol gespeeld bij het verbeteren van de productie-efficiëntie, het verlagen van de kosten en het waarborgen van de productkwaliteit. Fanway is gespecialiseerd in lasergesneden stencils voor PCB-montage, die ongeëvenaarde precisie, snelle doorloop en wereldwijde ondersteuning biedt. Wij ontwikkelen precisie SMT -stencils die zijn ontworpen om uw Surface Mount Technology (SMT) -processen te optimaliseren. Als een vertrouwde partner voor PCBA-fabrikanten wereldwijd, zorgen onze lasergesneden stencils voor consistente soldeerpasta, verminderde defecten en verbeterde productie-efficiëntie.

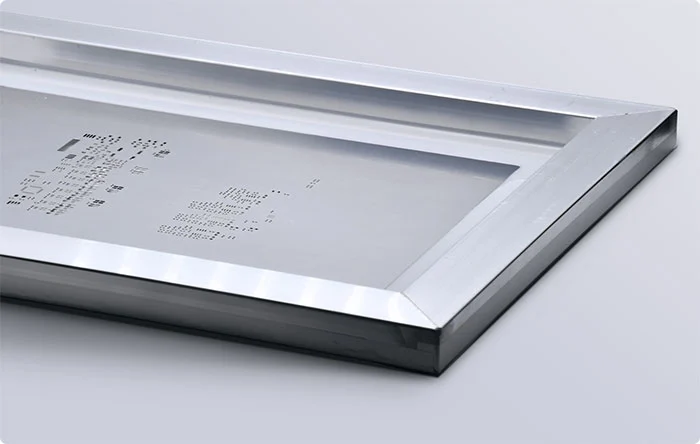

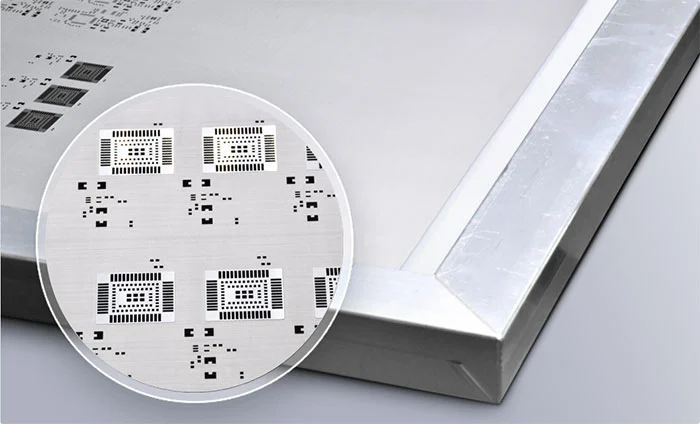

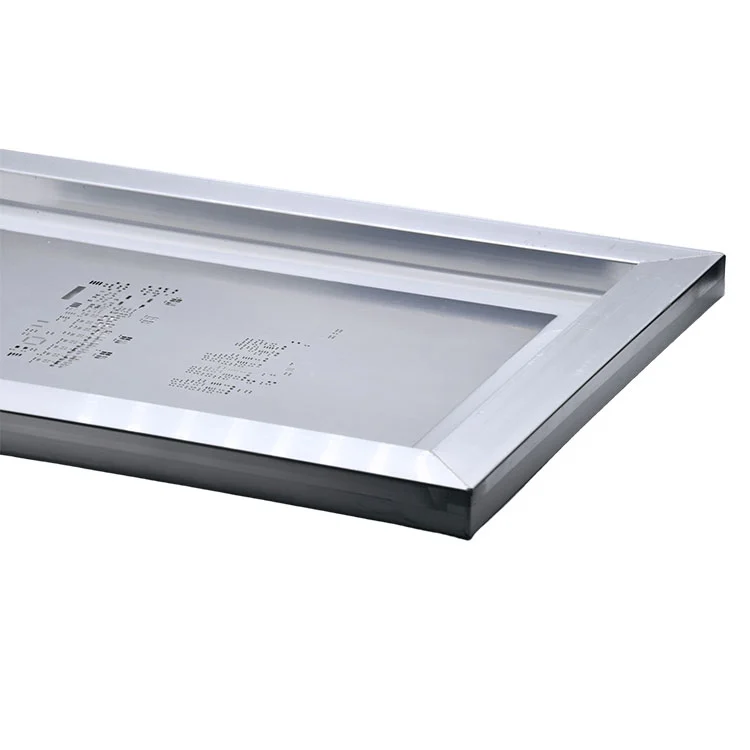

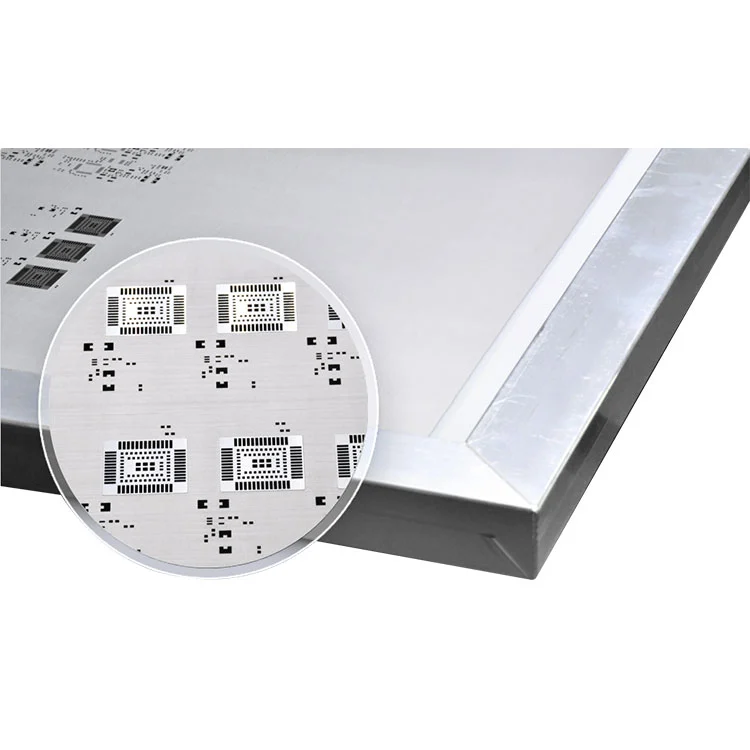

Dit stencil is permanent binnen een rigide frame vastgesteld, met de hulp van een mesh -rand. Door deze mesh -rand kan de stencilfolie strak worden uitgerekt, waardoor een plat en stabiel oppervlak wordt gewaarborgd. Dit strakke stretchen is het bereiken van printen van zeer nauwkeurigheid. In vergelijking met een frameloze SMT-stencils is het handiger omdat het niet nodig is om het stencil vanzelf te strekken, en het is meer geschikt voor productruns met een hoog volume.

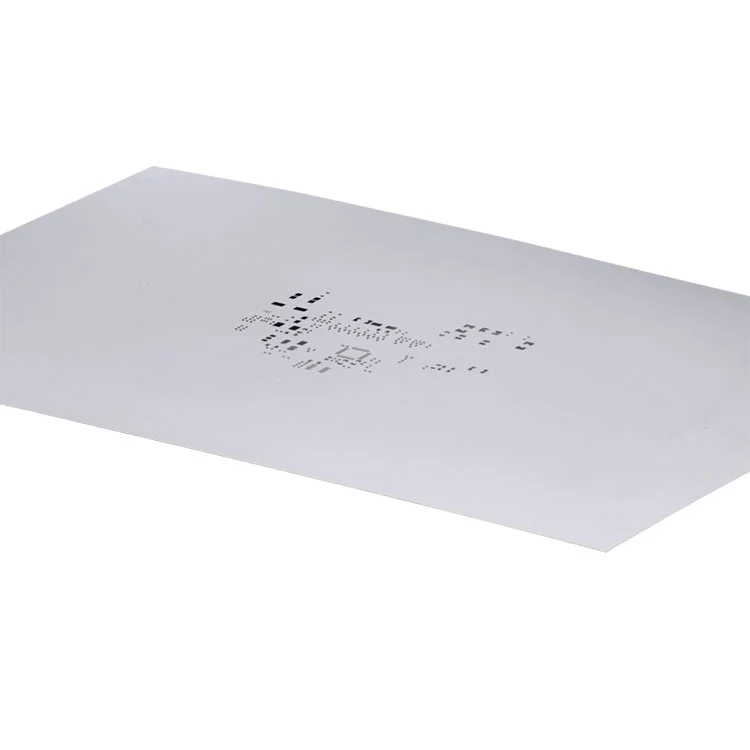

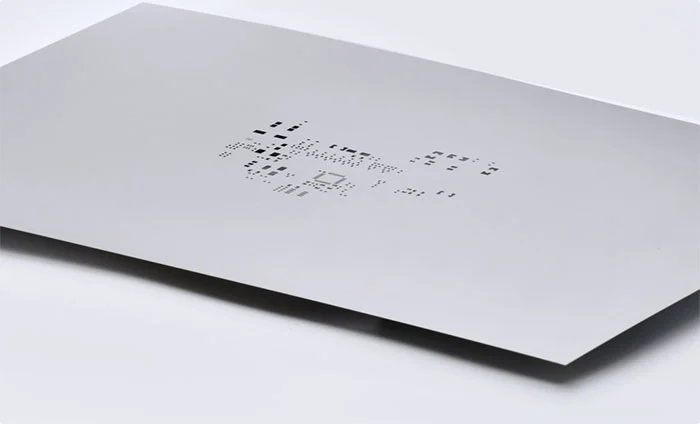

Frameloze SMT-stencils, ook bekend als folies, zijn 100% laser-gesneden vellen. Je kunt ze gebruiken met herbruikbare frames. In vergelijking met ingelijste stencils biedt het een kosteneffectieve en milieuvriendelijke oplossing. Als gevolg hiervan is het het beste voor korte runs en prototype PCB -assemblage. Verder kunt u het gebruiken voor zowel hand- als machinaal solderen.
Deze stencils zijn op maat gemaakt van CAD-bestanden of gerberbestanden en ontworpen voor het afdrukken van de hand-solder plakken. Door het gebruik van prototype SMT -stencils, kunt u afdrukfouten elimineren, de behoefte aan handmatig solderen van componenten op de printplaat vermijden, het PCB -assemblageproces versnellen.
Onze state-of-the-art lasersystemen bereiken ** ± 0,01 mm nauwkeurigheid **, waardoor perfecte uitlijning met uw PCB-ontwerpbestanden (Gerber/ODB ++) wordt gewaarborgd. Ideaal voor fijne componenten (tot 01005) en complexe lay-outs.
Kies uit 304/316 roestvrij staal of geëlektropuleerd nikkel voor superieure duurzaamheid. Onze stencils zijn bestand tegen meer dan 100.000 printcycli met behoud van de randdefinitie.
- Diafele maten en vormen afgestemd op uw bom
-Frame-opties: nano-gecoate, spanning gemonteerde of herbruikbare frames
- Step-stencil-oplossingen voor gemengde PCB-dikte
Prototype stencils in 24 uur | Bulkorders in 3-5 dagen
DHL/FedEx -verzending naar 50+ landen
✔ brede toepassingen:SMT -stencils kunnen worden gebruikt voor bijna alle PCB -productieprocessen en zijn niet beperkt tot een specifieke fabricagetechniek.
✔ Hoge nauwkeurigheid en consistentie:SMT -stencils zorgen ervoor dat de positie van de soldeerpasta -kussens zeer nauwkeurig is en de openingsgrootte consistent is.
✔ Verkorting van PCB -assemblagetijd:Met SMT -stencils kan soldeerpasta in één stap op de hele PCB worden toegepast, waardoor de montagetijd aanzienlijk wordt verkort.
| Laser gesneden stencil | Lasergesneden stencils bieden een hoge nauwkeurigheid en zijn geschikt voor fijne componenten. |
| Chemisch etsencil | Het chemische etsencilcil is het meest kosteneffectief en is geschikt voor standaard SMT-productie. |
| Step-up/step-down stencil | Het step-up/step-down stencil is de beste keuze bij het ontwerpen van componenten die verschillende diktes van soldeerpasta vereisen, optimaliseren de afzetting van de soldeerpasta. |
| Geëlektoverwaardig stencil | Het elektroformeerde stencil biedt ultrahoge precisie en is perfect voor toepassingen met een hoge betrouwbaarheid. |
Vraag: Hoe kies ik de juiste stencildikte?
A: Over het algemeen 0. 1 mm tot 0. 2 mm, afhankelijk van het type soldeerpasta, PCB -ontwerpspecificatie en componentgrootte.
Vraag: Wat is de levensduur van een SMT -stencil?
A: Over het algemeen 10.000 cycli, maar dit hangt af van hoe vaak het wordt gebruikt en hoe goed het wordt gehandhaafd door reiniging.
Vraag: Kun je prototype SMT -stencils aanbieden?
A: Ja, dat kunnen we. Geef alstublieft een PCB -ontwerpbestand op voor aanpassing.
