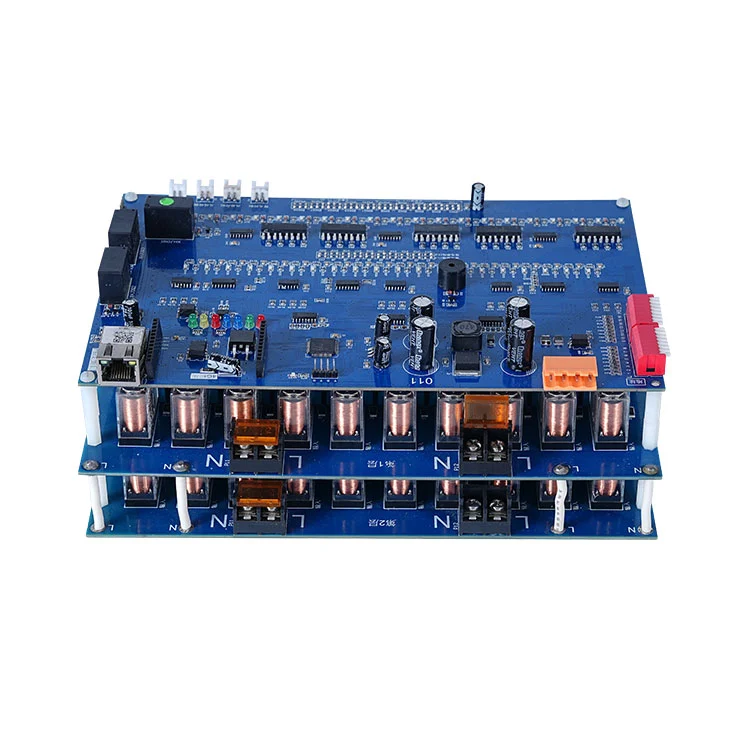

FanwaySMT-PCB-assemblagelevert praktische productieprestaties die verder gaan dan de theoretische plaatsingssnelheid. De daadwerkelijke efficiëntie wordt beïnvloed door het bordontwerp, de componenten, de inspectie en de toeleveringsketen in de elektronicaproductie.
In de elektronica-industrie wordt de plaatsingssnelheid vaak in theoretische termen genoemd. De prestaties in de praktijk zijn echter afhankelijk van de complexiteit van het bord, de componentenmix, inspectiecycli en zelfs de stabiliteit van de toeleveringsketen. Dit is de reden waarom de metrieken per uur (CPH) moeten worden begrepen binnen een breder productiesysteem en niet als een geïsoleerd cijfer.
In het hedendaagse elektronicaproductielandschap worden PCB-assemblagelijnen niet langer louter beoordeeld op basis van de maximale machinesnelheid. In plaats daarvan worden ze gemeten aan de hand van een aanhoudende doorvoer onder kwaliteitsbeperkingen.
Een snelle pick-and-place-machine kan extreem hoge theoretische plaatsingspercentages adverteren, maar de werkelijke productie-output wordt bepaald door:
- Variatie in componentgrootte (01005 tot grote BGA's)
- Vereisten voor plaatsingsnauwkeurigheid
- Inspectiepauzes (SPI, AOI, röntgenfoto)
- Omschakeltijd tussen productruns
- Programmeringsoptimalisatie en feederconfiguratie
Dit betekent dat "componenten per uur" een dynamisch bereik is en geen vaste waarde.
De meeste moderne SMT-systemen werken op machineniveau op basis van componenten per minuut (CPM). Wanneer geschaald naar een volledige lijn, werken meerdere machines parallel, wat betekent dat de doorvoer wordt geaggregeerd, maar ook wordt beperkt door knelpunten zoals inspectiestations en reflow-balancering.
In de praktijk kan een enkele geavanceerde plaatsingskop onder ideale omstandigheden meer dan tienduizenden plaatsingen per uur veroorzaken, maar een volledige PCB-assemblagelijn moet rekening houden met synchronisatie tussen meerdere fasen.
Een moderne SMT-lijn is niet één enkele machine, maar een gecoördineerd ecosysteem. Typische fasen zijn onder meer:
- Soldeerpasta printen (SPI-verificatie)
- Snelle plaatsing van componenten
- Reflow-solderen
- Optische en structurele inspectie (AOI/röntgenfoto)
- Functioneel testen
Elke fase beïnvloedt de effectieve doorvoer van het hele systeem. Zelfs als de plaatsing extreem snel gaat, zorgen stroomafwaartse inspectie- en correctielussen voor stabiliteit en verminderen ze de verspreiding van defecten.
Een van de belangrijkste factoren die de doorvoer beïnvloeden, is machinevisiecorrectie. Geavanceerde SMT-systemen maken gebruik van realtime optische uitlijning om de positie van componenten te corrigeren vóór plaatsing.
Dit maakt modern mogelijkSMT-PCB-assemblagelijnen om de nauwkeurigheid op micronniveau te behouden, vaak binnen ±25 μm. Hoewel dit de betrouwbaarheid verbetert, introduceert het ook micropauzes in de workflow die in evenwicht moeten worden gebracht met snelheid.
Het resultaat is een systeem waarbij ‘snel’ niet alleen wordt gedefinieerd door de onbewerkte plaatsingssnelheid, maar ook door hoe efficiënt nauwkeurigheidscorrecties worden geïntegreerd.
Om de werkelijke doorvoer beter te begrijpen, kunt u een productieomgeving met meerdere lijnen overwegen. In dit geval exploiteert Fanway 8 SMT-lijnen met snelle plaatsingsmogelijkheden.
Elke lijn kan theoretisch extreem hoge plaatsingsvolumes bereiken over een cyclus van 24 uur. De werkelijke output wordt echter beïnvloed door de productcomplexiteit en inspectiecycli.
| Parameter | Typisch waardebereik | Opmerkingen |
| Plaatsingssnelheid per regel | Tot 10 miljoen plaatsingen / 24 uur | Theoretisch maximum onder geoptimaliseerde omstandigheden |
| Componentenbereik | 01005 tot 50 mm x 50 mm BGA's | Inclusief fijne en grote pakketten |
| Inspectiedekking | 100% SPI + AOI + röntgenfoto | Verificatie in meerdere fasen |
| Ommekeer van prototypes | ~72 uur | Snelle validatiecycli |
| Defecte tariefdoelstelling | <0,5% | Procesafhankelijk |
In de praktijk kan de output van PCB Assembly het beste worden begrepen als een balans tussen snelheid en stabiliteit. De werking op hoge snelheid moet voortdurend worden gevalideerd door inspectiesystemen om een consistente kwaliteit te garanderen.
Een veel voorkomende misvatting bij de productie van elektronica is dat een snellere plaatsing altijd tot een hogere efficiëntie leidt. In werkelijkheid kan buitensporige snelheid zonder controle verborgen inefficiënties met zich meebrengen.
Wanneer de plaatsingssnelheid de optimale procesdrempels overschrijdt, kunnen er verschillende problemen optreden:
- Verkeerd uitgelijnde componenten die herbewerking vereisen
- Soldeeroverbruggings- of tombstone-effecten
- Verhoogde afkeuringspercentages voor inspecties
- Extra foutopsporingscycli tijdens het testen
Deze problemen komen niet onmiddellijk naar voren in de ruwe doorvoercijfers, maar hebben een aanzienlijke invloed op de uiteindelijke leveringstermijnen.
Om deze reden modernSMT-PCB-assemblagestrategieën geven prioriteit aan evenwichtige optimalisatie in plaats van maximale theoretische snelheid.
Naast de machinecapaciteiten speelt procestechniek een centrale rol bij het handhaven van een stabiele productieoutput.
Belangrijke elementen zijn onder meer:
- DFM-analyse (Design for Manufacturability) om de complexiteit van plaatsing te verminderen
- Geoptimaliseerde invoeropstelling om de stilstandtijd van de machine te minimaliseren
- Realtime feedbackloops tussen AOI en plaatsingssystemen
- Coördinatie van de supply chain om materiële onderbrekingen te voorkomen
Deze factoren zorgen ervoor dat hogesnelheidscapaciteiten zich vertalen in consistente productieprestaties in de echte wereld.
Verschillende producttypen vereisen verschillende SMT-configuraties. Consumentenelektronica, industriële besturingskaarten en automodules leggen allemaal verschillende beperkingen op aan de plaatsingsdichtheid en de nauwkeurigheid van de inspectie.
Een flexibele PCB-assemblageomgeving moet lijnconfiguraties daarom dynamisch aanpassen in plaats van te vertrouwen op een enkele vaste opstelling.
Bij het evalueren van de PCB-assemblagecapaciteit in termen van componenten per uur is het zinvoller om prestaties op systeemniveau te beschouwen in plaats van geïsoleerde machinespecificaties.
Er komen drie belangrijke inzichten naar voren:
- De doorvoer is afhankelijk van de volledige productieketen, niet alleen van de plaatsingssnelheid.
- Inspectiesystemen zijn een integraal onderdeel van de uitvoerstabiliteit, en niet van optionele overhead.
- Echte efficiëntie wordt bereikt door een evenwicht tussen snelheid, nauwkeurigheid en herhaalbaarheid.
Bij de ontwikkeling van moderne elektronica is dit evenwicht vaak belangrijker dan numerieke topprestaties.
Uiteindelijk,SMT-PCB-assemblagePrestaties moeten worden begrepen als een gecoördineerde balans tussen plaatsing op hoge snelheid, precisiecontrole en meerlaagse inspectie, waardoor wordt gegarandeerd dat elektronische systemen met voorspelbare stabiliteit van concept naar betrouwbare uitvoering kunnen gaan.
