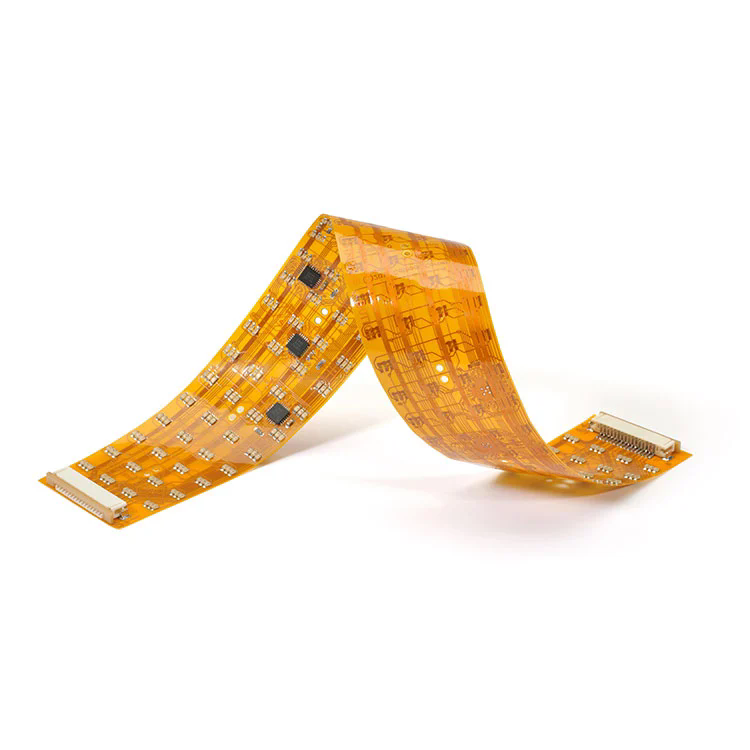

Flexibele printplaten(FPC PCB's) zijn een innovatie die de structuur van moderne elektronica heeft hervormd door flexibele, lichtgewicht en circuitverbindingen met hoge dichtheid mogelijk te maken. In tegenstelling tot traditionele stijve PCB's zijn FPC-PCB's gemaakt van flexibele basismaterialen zoals polyimide (PI) of polyester (PET), die kunnen buigen, vouwen of draaien zonder het circuit te onderbreken. Dankzij dit unieke kenmerk kunnen ontwerpers kleinere, dunnere en dynamischere productstructuren realiseren.
FPC-PCB's worden veel gebruikt in draagbare apparaten, medische instrumenten, autosystemen, smartphones en industriële besturingssystemen. Hun flexibiliteit en superieure prestaties maken ze tot een cruciale basis voor de evolutie van compacte en multifunctionele elektronica.
De belangrijkste kenmerken van FPC-PCB's zijn onder meer:
Lichtgewicht en dun: de dikte kan slechts 0,1 mm bedragen, waardoor deze geschikt is voor geminiaturiseerde elektronische apparaten.
Hoge betrouwbaarheid: Flexibele kopercircuits verminderen bedradingsfouten en verbeteren de algehele signaalintegriteit.
Hitte- en chemische bestendigheid: het polyimidesubstraat zorgt voor stabiele prestaties in ruwe omgevingen.
Uitstekend dynamisch buigvermogen: geschikt voor apparaten met beweegbare of opvouwbare delen.
In wezen maakt de FPC-PCB een perfecte mix van functionaliteit, duurzaamheid en flexibiliteit mogelijk, ter ondersteuning van de ontwerpvrijheid die wordt geëist door de volgende generatie elektronische innovatie.
Het werkingsprincipe van een FPC-PCB ligt in de gelaagde structuur, waardoor geleidende kopersporen op een flexibele isolatiefilm kunnen worden afgedrukt. De structuur bestaat doorgaans uit:
Basismateriaal (substraat): polyimide (PI) of PET-film die mechanische flexibiliteit en isolatie biedt.
Kleeflaag: Hecht de koperfolie aan het substraat (kan zelfklevend of zonder lijm zijn).
Koperfolie: Geleidende laag voor stroomoverdracht.
Coverlay Film: Beschermt het circuit tegen milieuschade en zorgt voor isolatie.
Verstevigingslaag (optioneel): Versterkt connectorgebieden of montagepunten.
Hieronder vindt u een gedetailleerde tabel met een samenvatting van de belangrijkste technische specificaties die vaak worden gebruikt bij de professionele FPC PCB-productie:
| Parameter | Specificatie | Beschrijving |
|---|---|---|
| Basismateriaal | Polyimide (PI) / PET | Flexibel en hittebestendig substraatmateriaal |
| Koperdikte | 1/3 oz – 3 oz | Bepaalt de stroomvoerende capaciteit |
| Aantal lagen | 1 – 6 lagen | Afhankelijk van de complexiteit van het circuit |
| Minimale lijnbreedte/-afstand | 0,05 mm / 0,05 mm | Definieert de nauwkeurigheid van de circuitdichtheid |
| Oppervlakteafwerking | ENIG, OSP, HASL, Onderdompelingszilver | Zorgt voor soldeerbaarheid en corrosiebescherming |
| Buigradius | ≥0,5 mm | Geeft flexibiliteit en duurzaamheid aan tijdens het buigen |
| Bedrijfstemperatuur | -40°C tot +150°C | Geschikt voor omgevingen met hoge temperaturen |
| Soldeer masker | Geel, zwart, groen, transparant | Biedt een esthetische en beschermende coating |
| Impedantiecontrole | ±10% | Behoudt de stabiliteit van de signaaloverdracht |
Deze technische parameters hebben rechtstreeks invloed op de elektrische prestaties, mechanische duurzaamheid en productintegratie-efficiëntie van FPC-PCB's. De juiste combinatie van materialen en ontwerp zorgt voor een stabiele signaaloverdracht, zelfs onder extreme mechanische omstandigheden.
Bij het overwegen van PCB-ontwerp voor moderne elektronische apparaten biedt FPC PCB ongeëvenaarde veelzijdigheid en betrouwbaarheid in vergelijking met stijve platen. De redenen achter de groeiende populariteit zijn gebaseerd op drie belangrijke technische voordelen:
FPC-PCB's stellen ingenieurs in staat driedimensionale verbindingen te creëren door het bord te buigen en te vouwen zodat het in complexe apparaatgeometrieën past. Deze functie vermindert de benodigde ruimte aanzienlijk en maakt het ontwerp van dunnere, lichtere en ergonomischere apparaten mogelijk - essentieel in smartphones, camera's en medische wearables.
Met minder soldeerverbindingen en connectoren verminderen FPC-PCB's het risico op losse verbindingen en signaalinterferentie. Ze zijn zeer goed bestand tegen trillingen, waardoor ze ideaal zijn voor auto- en ruimtevaarttoepassingen waarbij consistente prestaties cruciaal zijn.
De uniformiteit van kopersporen en het gecontroleerde impedantieontwerp helpen de signaalintegriteit bij hoge frequenties te behouden. Dit is vooral van cruciaal belang bij snelle communicatiesystemen, IoT-modules en geavanceerde sensoren.
Vereenvoudigt de montage en vermindert bedradingsfouten.
Biedt uitstekende warmteafvoerprestaties.
Maakt lichtgewicht en geminiaturiseerde elektronische assemblages mogelijk.
Ondersteunt geautomatiseerde productie met hoge opbrengsten.
Consumentenelektronica: smartphones, tablets, opvouwbare displays, camera's.
Medische apparatuur: pacemakers, diagnostische beeldvormingssystemen, biosensoren.
Auto-elektronica: instrumentenpanelen, LED-verlichting, airbagsystemen.
Industriële automatisering: bedieningspanelen, robotarmen en slimme sensoren.
Door deze mogelijkheden te integreren, zijn FPC-PCB's niet alleen een technologische component, maar ook een strategisch ontwerpvoordeel dat productinnovatie en concurrentievermogen in de hedendaagse elektronicaproductie definieert.
Het selecteren van de juiste FPC PCB-leverancier is essentieel voor het bereiken van stabiele productprestaties en betrouwbaarheid op de lange termijn. Houd bij het beoordelen van een fabrikant rekening met de volgende aspecten:
Zorg ervoor dat de fabrikant is uitgerust met geavanceerde laserboormachines, precisie-etssystemen en automatische optische inspectie (AOI) om de maatnauwkeurigheid en consistentie te behouden.
FPC-PCB's van topkwaliteit zijn afhankelijk van gecertificeerde materialen zoals Dupont™- of Panasonic™-polyimidefilms, gecombineerd met zeer zuivere koperfolies. Strenge kwaliteitscontroleprocessen zoals naleving van IPC Klasse 3 en ISO 9001-certificering zijn indicatoren voor de betrouwbaarheid van de productie.
Een professionele leverancier moet volledige technische ondersteuning bieden – van het ontwerp van de circuitlay-out in een vroeg stadium tot impedantiesimulatie, prototyping en massaproductie – zodat het eindproduct voldoet aan zowel de prestatie- als de kostenvereisten.
Betrouwbare FPC-PCB's ondergaan meerdere testprocessen, waaronder:
Elektrisch testen (E-test) voor open/kortsluiting-detectie.
Buig- en buigtests om het mechanische uithoudingsvermogen te bevestigen.
Thermische schok- en verouderingstests voor ecologische duurzaamheid.
Microscopische inspectie voor sporenuniformiteit en hechtingskwaliteit.
Door te kiezen voor een ervaren en gecertificeerde leverancier kunt u de productierisico’s aanzienlijk verminderen, de betrouwbaarheid verbeteren en de time-to-market optimaliseren.
Vraag 1: Wat is het verschil tussen FPC PCB en stijve PCB?

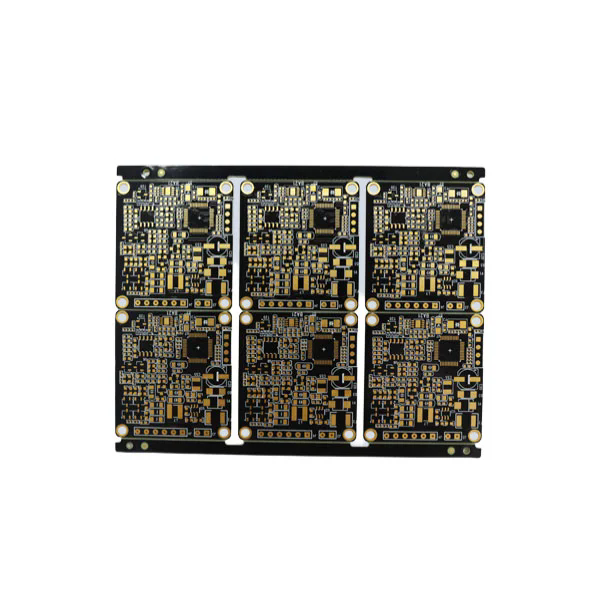

A1: Het belangrijkste verschil ligt in flexibiliteit en structuur. FPC-PCB's gebruiken flexibele materialen zoals polyimide die buigen en vouwen mogelijk maken, terwijl stijve PCB's zijn gemaakt van massieve FR-4-substraten. FPC-PCB's zijn ideaal voor compacte of bewegende apparaten, terwijl stijve PCB's worden gebruikt voor statische en grote constructies.
Vraag 2: Kunnen FPC-PCB's toepassingen met hoge stroomsterkte aan?
A2: Ja, met de juiste koperdikte en thermisch beheer kunnen FPC-PCB's effectief hoge stromen verwerken. Meerlaagse FPC's met versterkt koper kunnen zware belastingen verdragen in auto's, stroommodules en industriële besturingssystemen.
In een tijdperk waarin flexibiliteit, betrouwbaarheid en precisie de technologische vooruitgang bepalen, spelen FPC-PCB's een onvervangbare rol bij het aandrijven van de volgende generatie elektronische apparaten. Hun vermogen om een lichtgewicht structuur, hogesnelheidsprestaties en ontwerpaanpassingsvermogen te combineren, maakt ze tot een hoeksteen van innovatie in diverse industrieën - van consumentenelektronica tot medische technologie en daarbuiten.
