In het digitale tijdperk van vandaag is bijna elk modern apparaat - van smartphones en medische apparatuur tot automotive -besturingssystemen - op een gedrukte printplaat (PCB). Terwijl al tientallen jaren langdurig en dubbellaagse PCB's al tientallen jaren op grote schaal worden gebruikt, heeft de vraag naar krachtigere en compacte apparaten gemaaktMeerlagige PCB'sDe industriestandaard in krachtige elektronica.

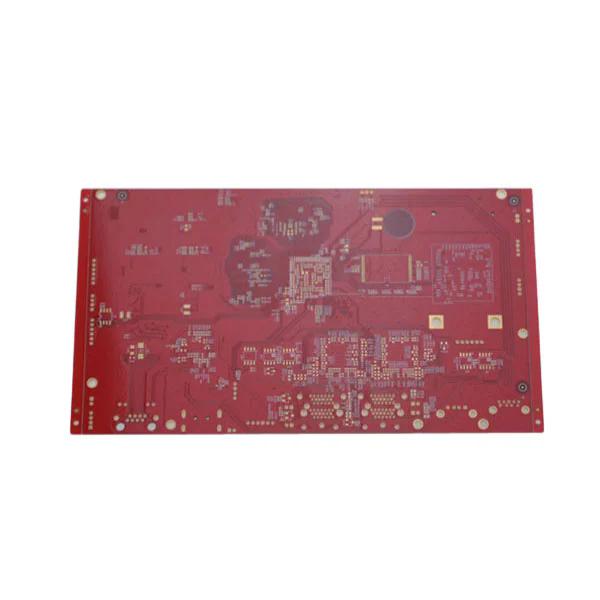

Een meerlagige printplaat bestaat uit drie of meer geleidende koperen lagen die aan elkaar zijn gestapeld, gescheiden door isolatiemateriaal dat bekend staat als het diëlektricum. In tegenstelling tot single- of dubbelzijdige boards, stellen meerlagige PCB's ontwerpers in staat om complexe routing, grotere functionaliteit en verbeterde betrouwbaarheid te bereiken. Deze architectuur optimaliseert niet alleen de signaalstroom, maar vermindert ook de elektromagnetische interferentie aanzienlijk, wat een grote zorg is bij hogesnelheidscircuits.
De voordelen van meerlagige PCB's gaan veel verder dan hun structurele complexiteit. Ze stellen fabrikanten in staat om apparaten te bouwen die kleiner, lichter en duurzamer zijn, zonder verwerkingskracht of efficiëntie op te offeren. Of het nu in ruimtevaart, telecommunicatie of medische technologie is, de veelzijdigheid van meerlagige PCB's heeft hen tot een hoeksteen van innovatie gemaakt.
Op een fundamenteel niveau lossen meerlagige PCB's het probleem op van beperkte ruimte en knelpunten van prestaties. Door meerdere lagen koper te stapelen, krijgen ontwerpers de mogelijkheid om signalen intelligenter te routeren en de congestieproblemen te vermijden die zich voordoen bij traditionele tweelaagse planken. Dit is een van de belangrijkste redenen waarom meerlagige PCB's industrieën domineren waar zowel miniaturisatie als prestaties essentieel zijn.
Het werkende principe van een meerlagige PCB ligt in zijn gelaagde ontwerp. Elke geleidende laag wordt geëtst met circuitpatronen, terwijl Vias (doorgaande gaten, blinde vias of begraven vias) deze lagen verbindt om naadloze elektrische communicatie mogelijk te maken. De diëlektrische lagen isoleren de koperen lagen, zodat elektrische signalen reizen met minimale interferentie en maximale efficiëntie.
Overweeg de volgende tabel om de professionele parameters van een typische meerlagige PCB beter te illustreren:
| Parameter | Specificatiebereik |
|---|---|
| Lagen tellen | 4 tot 40+ lagen |
| Basismateriaal | FR4, High TG FR4, Rogers, Polyimide |
| Koperen dikte | 0,5 oz tot 3 oz per laag |
| Borddikte | 0,4 mm tot 5,0 mm |
| Min. Gatgrootte | 0,1 mm |
| Oppervlakte -afwerking | Hasl, Enig, OSP, onderdompeling zilver |
| Impedantiebeheersing | ± 10% tolerantie |
| Bedrijfstemperatuur | -40 ° C tot +150 ° C |
| Soldermaskerkleur | Groen, zwart, wit, blauw, rood |
Deze parameters weerspiegelen niet alleen de technische mogelijkheden, maar ook de aanpassingsopties die fabrikanten kunnen bieden. Het kiezen van high-tg FR4- of Rogers-materialen zorgt bijvoorbeeld voor hitteweerstand en stabiliteit in veeleisende omgevingen zoals automotive radarsystemen of Aerospace Avionics. Koperdikte is cruciaal voor het hanteren van stroombelastingen, terwijl de impedantieregeling direct de hoogfrequente signaaltransmissie beïnvloedt.
Het ontwerpproces van een meerlagige PCB omvat meerdere stappen: schematisch creatie, lagen stack-up planning, routering en simulatietests. Ingenieurs moeten de elektrische, thermische en mechanische vereisten zorgvuldig in evenwicht brengen. Slechte planning kan leiden tot overspraak, oververhitting of signaalverlies, daarom wordt meerlagige PCB -ontwerp als een wetenschap en een kunst beschouwd.
Bovendien hebben de vooruitgang in PCB-fabricagetechnologie-zoals met laser geboorde microvias, HDI-methoden (high-density interconnect) en ingebedde componenten-meerlagige lagersborden naar nieuwe hoogten van prestaties geduwd. Met deze functies kunnen moderne PCB's 5G, IoT, kunstmatige intelligentie-apparaten en de volgende generatie medische diagnostiekapparatuur ondersteunen.
De reden waarom industrieën in toenemende mate het kiezen van meerlagige PCB's is duidelijk: ze leveren superieure prestaties en betrouwbaarheid in vergelijking met alternatieven met één laag of dubbellaags. Hier zijn enkele van de belangrijkste voordelen die hun wijdverbreide acceptatie verklaren:
Hoge signaalintegriteit: met gecontroleerde impedantie en meerdere grondvlakken minimaliseren meerlagige PCB's signaalvervorming. Dit is van cruciaal belang voor hogesnelheidstoepassingen zoals gegevensservers en 5G-basisstations.
Compact ontwerp: stapellagen verlaagt verticaal de behoefte aan grotere bordoppervlakken, waardoor fabrikanten producten kleiner en lichter kunnen maken zonder stroom te verliezen.
Verbeterde duurzaamheid: meerlagige PCB's zijn gebouwd met hoogwaardige materialen die bestand zijn tegen omgevingsstress, inclusief temperatuurschommelingen, trillingen en mechanische schok.
Verminderde elektromagnetische interferentie (EMI): het gebruik van grondvlakken en strategische routering helpt gevoelige circuits te beschermen tegen ruis, waardoor consistente prestaties worden gewaarborgd.
Veelzijdigheid: van consumentengadgets tot satellieten, meerlagige PCB's zijn aanpasbaar aan diverse industrieën en toepassingen.
In de automobielindustrie bijvoorbeeld, meerlagige PCBS Power Advanced Driver-assistentie-systemen (ADAS), infotainment in het voertuig en batterijbeheersystemen in elektrische voertuigen. In medische apparatuur zijn ze essentieel voor MRI -scanners, pacemakers en beeldvormingssystemen, waar betrouwbaarheid leven of dood kan betekenen. In de telecommunicatiesector maken meerlagige PCB's hoogfrequente gegevensoverdracht mogelijk op compacte apparaten die stabiele connectiviteit vereisen.
Het vermogen van meerlagige PCB's om groottevermindering, prestatieverbetering en betrouwbaarheid in evenwicht te brengen, maakt ze een niet-onderhandelbare keuze in het moderne elektronica-ecosysteem.
V1: Wat is het belangrijkste verschil tussen een meerlagige PCB en een PCB met dubbele laag?
Een PCB met dubbele laag heeft slechts twee geleidende lagen, waardoor de complexiteit van circuitroutering wordt beperkt. Een meerlagige printplaat stapt echter drie of meer geleidende lagen, waardoor meer compacte ontwerpen, betere signaalintegriteit en hogere prestaties mogelijk zijn. Dit maakt meerlagige PCB's de voorkeurskeuze voor toepassingen met een hoge snelheid, hoge dichtheid en hoge betrouwbaarheid.
V2: Hoe lang duurt een meerlagige PCB meestal in veeleisende toepassingen?
De levensduur van een meerlagige printplaat is afhankelijk van materiaalselectie, operationele omgeving en productiekwaliteit. Met hoge TG FR4 of gespecialiseerde materialen zoals polyimide, kan een meerlagige PCB 10-20 jaar of meer duren in industriële of ruimtevaarttoepassingen. Goed thermisch beheer en oppervlakteafwerking verlengen de duurzaamheid verder.
Naarmate de vraag naar geavanceerde elektronica groeit, hebben bedrijven PCB-partners nodig die niet alleen producten kunnen leveren, maar op langetermijnbetrouwbaarheid.Fanwayheeft zich gevestigd als een vertrouwde fabrikant van meerlagige PCB's door state-of-the-art fabricageprocessen te combineren met strikte kwaliteitscontrole. Van prototypes met kleine batch tot grootschalige productie, Fanway zorgt ervoor dat elk bord voldoet aan internationale normen voor prestaties en veiligheid.
Als u op zoek bent naar duurzame, krachtige PCB's met meerdere lagere lagen op maat gemaakt op uw specifieke applicatie, is dit het moment om contact te maken met ons team.Neem contact met ons opVandaag om te leren hoe Fanway uw volgende innovatie met PCB-oplossingen van wereldklasse kan ondersteunen.
-
