Printplaat (PCB)vormt de ruggengraat van vrijwel alle elektronische apparaten, van consumentengadgets tot industriële besturingssystemen. Het bord zorgt voor de mechanische ondersteuning en elektrische verbinding tussen elektronische componenten. In de hedendaagse, door elektronica aangedreven wereld zijn het ontwerp, het materiaal en de fabricagekwaliteit van een PCB van cruciaal belang voor de prestaties, betrouwbaarheid en kosten.
Ze bieden een compacte, herhaalbare en betrouwbare manier om componenten met elkaar te verbinden.
Ze zorgen voor signaalintegriteit, stroomverdeling en thermisch beheer.
Met trends als miniaturisatie, 5G, AI en IoT worden geavanceerde PCB's (bijvoorbeeld HDI, rigid-flex) centraal in innovatie.
De verwachting is dat de mondiale PCB-markt in 2032 ongeveer 117,53 miljard dollar zal bereiken, als gevolg van de sterke vraag.
Bij het selecteren van een PCB wordt u vaak geconfronteerd met een keuze tussenFR4 (stijf)EnRigid-Flex (een hybride van stijf + flexibel). De keuze hangt af van de mechanische, elektrische en ontwerpbeperkingen van uw product. Hieronder vindt u begeleidende ‘hoe/waarom/wat’-vragen om u te helpen beslissen:
| Overweging | Sleutelvraag | Typische begeleiding |
|---|---|---|
| Mechanische spanning en buiging | Hoeveel flex of buiging zal het board ervaren tijdens zijn levenscyclus? | Gebruik Rigid-Flex als veelvuldig buigen of vouwen nodig is; FR4 als het bord plat blijft. |
| Ruimte- en gewichtsbeperkingen | Waarom is gewicht of compactheid van cruciaal belang? | Rigid-Flex kan de behoefte aan connectoren en bedrading tussen de borden verminderen, waardoor ruimte en gewicht worden bespaard. |
| Kosten en opbrengst | Wat is uw budget en verwachte volume? | FR4 is eenvoudiger en kosteneffectiever bij hoge volumes; Rigid-Flex heeft een hogere procescomplexiteit en kosten. |
| Signaalintegriteit en aantal lagen | Hoeveel lagen / hoe dicht zijn je sporen? | Beide kunnen een hoog aantal lagen ondersteunen, maar rigid-flex kan helpen bij routing in beperkte ruimtes. |
| Thermisch, trillingen, betrouwbaarheid | Waarom prioriteit geven aan duurzaamheid en betrouwbaarheid? | Rigid-Flex presteert vaak beter onder schokken en trillingen, maar moet zorgvuldig worden ontworpen. |
Laten we nu de twee varianten in detail onderzoeken.

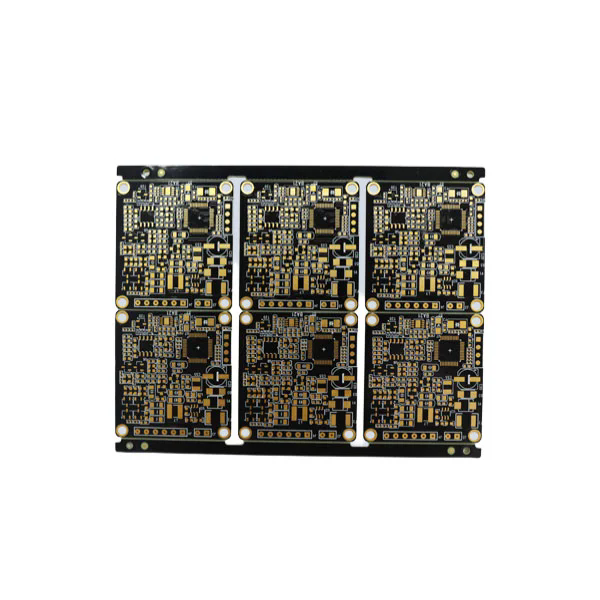

FR4 is het meest gebruikte substraat voor stijve PCB's. “FR” staat voorVlamvertragend, en “4” is een materiaalkwaliteit. Het bestaat uit geweven glasvezeldoek met een bindmiddel van epoxyhars.
Hieronder vindt u een tabel met typischeFR4-printplaatparameters (deze cijfers kunnen variëren per leverancier en Tg-klasse):
| Parameter | Typische waarde/bereik | Opmerkingen / belang |
|---|---|---|
| Diëlektrische constante (Dk) | 3,8 – 4,8 (bij 1 MHz) | Heeft invloed op de impedantiecontrole en signaalvertraging. |
| Dissipatiefactor (Df) | ~0,009 (bij 1 MHz) | Verliestangens: signaalverlies bij hoge frequentie. |
| Elektrische sterkte | 800 – 1800 V/mil | Diëlektrische doorslagsterkte. |
| Tg (glasovergangstemperatuur) | 130 °C, 140 °C, 150 °C, 170 °C | Een hogere Tg geeft een betere thermische betrouwbaarheid. |
| Dikte van de plaat | 0,4 mm – 3,2 mm (standaard) | Afhankelijk van mechanische/pasvormbeperkingen. |
| Koper dikte | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz | Zwaarder koper voor hogere stroompaden. |
| Min spoor / afstand | ~4 mil (0,1 mm) of beter | Afhankelijk van productiecapaciteit. |
| Oppervlakteafwerking | ENIG, HASL, OSP, Immersion Ag, enz. | Beïnvloedt de soldeerbaarheid en betrouwbaarheid. |
Consumentenelektronica (smartphones, wearables, apparaten)
Industriële besturingskaarten, AD-borden, voedingen
Wanneer het board vlak blijft, zonder dat het nodig is om te vouwen of te buigen
Kan niet buigen of buigen zonder risico op barsten of delaminatie (vanwege de stijve structuur van glas en epoxy)
Voor compacte elektronica die uit meerdere segmenten bestaat en flexibele verbindingen nodig heeft, kan rigid-flex de voorkeur hebben

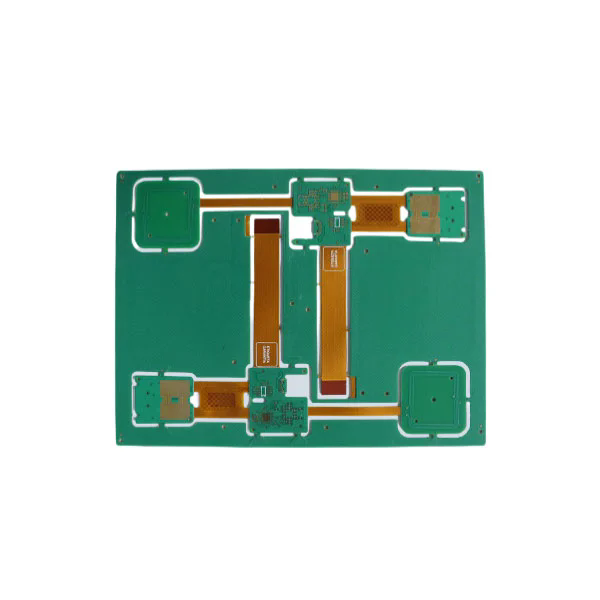

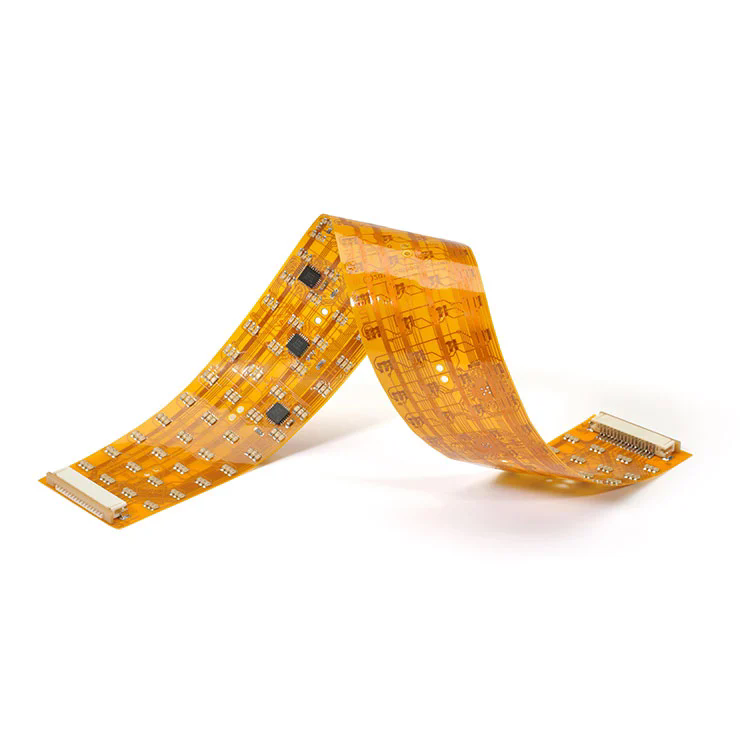

Rigid-Flex-printplaatcombineert stijve circuitsecties (meestal FR4) en flexibele circuitsecties (polyimide, polyester, enz.) in één geïntegreerd bord. Het maakt buigen, vouwen en een 3D-structuur mogelijk, terwijl de stijve ondersteuning voor de montage van componenten behouden blijft.
Ontwerp moet zorgvuldig omgaan met flexzones (buigradius, stapeling van lagen, koperovergangen)
De stijve en flexibele lagen worden gelamineerd door middel van gecontroleerde hechtings- en hechtingsbehandelingen.
Typische flexmaterialen: polyimidefilms, afdekfilms, lijmlagen
De vouwhoek per laag is beperkt (polyimide is bijvoorbeeld vaak ~0,5–2° per laag).
Uit branchereferenties:
| Item | Parameter / Mogelijkheid | Opmerkingen |
|---|---|---|
| Stijve + flexibele plaatdikte | 0,25 mm tot 6,0 mm (gecombineerd) | Afhankelijk van laagcombinaties en structuur |
| Lagen | Tot 32 lagen in sommige ontwerpen | Meerlaagse combinatie van stijf + flex |
| Min spoor / afstand | 0,075 mm / 0,075 mm (≈ 3 mil) | Flexgebied met hoge dichtheid |
| Minimale gatgrootte/padgrootte | 0,10 mm / 0,35 mm | Voor microvia's, doorvoergaten enz. |
| Maximale koperdikte | 4 oz (stijf deel) | Voor stijve secties met zware stromingen |
| Flex koper (flexdeel) | 0,5 – 2 oz | Lichter koper op het flexgebied |
| Opties voor oppervlakteafwerking | ENIG, immersie Ag, OSP, HASL, enz. | Voor zowel stijve als flexibele secties |
| Hechting en lamineren | Speciaal hechtpreparaat (plasma, bruinoxide) | Om een flexibele en stijve verbinding te garanderen |
Uitstekend geschikt voor hoge trillingen, schokken en krappe ruimtes (bijv. lucht- en ruimtevaart, medische apparatuur)
Vermindert/elimineert connectoren en bedrading tussen de borden
Vereenvoudigt de montage door stijve en flexibele functies in één stuk te integreren
Maakt 3D-circuitvouwing of meervlaksstructuur mogelijk
Hogere productiecomplexiteit, groter opbrengstrisico
Vereist een doordacht ontwerp, vooral in flexzones (buigradius, spanningsverlichting)
De kosten per bord zijn hoger, maar de systeemkosten kunnen dalen vanwege minder connectoren, kabels en montagestappen
Vraag 1: Hoe dik moet een printplaat zijn voor mijn toepassing?
A1: De dikte van de PCB is afhankelijk van mechanische, thermische en ruimtebeperkingen. Typische stijve FR4-platen variëren van 0,4 mm tot 3,2 mm. Bij rigid-flex-ontwerpen ligt de gecombineerde dikte vaak tussen 0,25 mm en 6,0 mm. Hoe dunner het board, hoe meer flexibiliteit, maar de mechanische stabiliteit neemt af.
Vraag 2: Waarom kiezen voor rigid-flex boven afzonderlijke rigid- en flexboards?
A2: Rigid-flex vermindert het aantal connectoren, bedrading en montagestappen; verbetert de betrouwbaarheid onder trillingen en maakt compact 3D-vouwen mogelijk. Het integreert zowel stijve montagezones als flexibele secties in één bord.
Vraag 3: Welke elektrische eigenschappen van FR4 hebben de grootste invloed op de signaalintegriteit?
A3: De diëlektrische constante (Dk) beïnvloedt de impedantie en voortplantingssnelheid; de dissipatiefactor (Df) beïnvloedt signaalverlies, vooral bij hoge frequentie; koperdikte en spoorgeometrie spelen ook een cruciale rol.
BijFanywayzijn wij gespecialiseerd in het ontwerpen en produceren van hoogwaardige printplaatoplossingen die zijn afgestemd op veeleisende toepassingen. Of u nu standaard FR4 stijve PCB's of complexe Rigid-Flex-kaarten nodig heeft, ons engineeringteam past tientallen jaren expertise toe om de lay-out, stapeling, materiaalselectie en productiestrategie te optimaliseren.
We houden ons aan strikte kwaliteits- en betrouwbaarheidsnormen, conform de IPC-richtlijnen, en ondersteunen geavanceerde processen zoals HDI, microvia en gecontroleerde impedantie. Ons concurrentievoordeel ligt in het balanceren van kosten, opbrengst en geavanceerde mogelijkheden voor uw productbehoeften.
Als u onderzoekt of u FR4 of rigid-flex wilt gebruiken in uw volgende ontwerp, of als u een prototype wilt maken of de productie wilt opschalen, staat Fanyway klaar om u te helpen.Neem contact met ons opvandaag nog om uw projectvereisten te bespreken en een offerte te ontvangen.
