De meedogenloze drang naar kleinere, snellere en krachtigere elektronische apparaten heeft geleid tot aanzienlijke innovatie in de printplaattechnologie. High-Density Interconnect (HDI) PCB's zijn de basis geworden voor de meest geavanceerde elektronica van vandaag, van smartphones en wearables tot veiligheidssystemen voor auto's en medische implantaten. Wij onderzoeken wat maaktHDI-printplaatWat anders is dan conventionele borden, de belangrijkste technologieën die hierbij betrokken zijn, en hoeFanway's productiecapaciteiten ondersteunen de productie van deze complexe, uiterst betrouwbare borden. We onderzoeken de ontwerpoverwegingen, materiaalkeuzes en kwaliteitsnormen die moderne HDI-fabricage definiëren.
De printplaat vormt de basis van bijna elk elektronisch apparaat. Naarmate apparaten krachtiger en compacter zijn geworden, zijn de eisen die aan PCB's worden gesteld dramatisch toegenomen. Standaard PCB's met through-hole componenten en bredere sporen zijn voor veel moderne toepassingen niet langer voldoende. De behoefte aan een hogere componentdichtheid, hogere signaalsnelheden en kleinere vormfactoren heeft de adoptie van High-Density Interconnect-technologie gestimuleerd.
HDI-PCB's bereiken een grotere bedradingsdichtheid per oppervlakte-eenheid door een combinatie van fijnere lijnen en ruimtes, kleinere via's en hogere verbindingspaddichtheden. Deze borden maken de integratie van meer functionaliteit in kleinere ruimtes mogelijk – een vereiste voor toepassingen variërend van 5G-communicatie-infrastructuur tot medische diagnostische apparatuur en geavanceerde rijhulpsystemen in voertuigen.
Fanway-technologieis een in China gevestigde leverancier van elektronische productiediensten met meer dan 12 jaar ervaring in de fabricage, assemblage en testen van PCB's. Het bedrijf biedt end-to-end-oplossingen, van PCB-layout en -ontwerp tot levering van eindproducten. Dit artikel geeft een objectieve kijk op de HDI PCB-technologie, de betrokken productieprocessen en de mogelijkheden die Fanway tot een partner maken voor klanten die interconnectieoplossingen met hoge dichtheid nodig hebben.

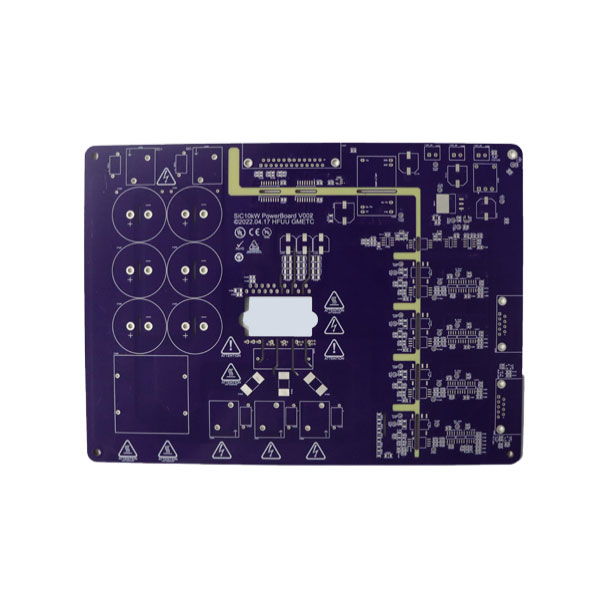

HDI-PCB's onderscheiden zich van conventionele PCB's door een aantal belangrijke kenmerken die een hogere componentdichtheid en betere elektrische prestaties mogelijk maken.
Met HDI-platen kunnen spoorbreedtes en tussenruimtes van slechts 0,0635 mm (2,5 mil) of zelfs minder worden gerealiseerd. Dit maakt meer routering in een bepaald gebied mogelijk, waardoor het mogelijk wordt om componenten met een hoog aantal pinnen, zoals BGA's (Ball Grid Arrays), aan te sluiten zonder dat er meerdere lagen of extra grote borden nodig zijn.
In tegenstelling tot traditionele via's met doorlopende gaten die door de gehele plaatdikte gaan, zijn microvia's via's met een kleine diameter (doorgaans minder dan 150 μm) die aangrenzende lagen met elkaar verbinden. Het kleinere formaat maakt meer via's in een bepaald gebied mogelijk en vermindert de ruimte die door de via zelf wordt ingenomen.
Blinde via's verbinden een buitenlaag met een binnenlaag zonder de hele plaat te doordringen. Ingegraven via's verbinden de binnenlagen zonder de buitenoppervlakken te bereiken. Deze via-typen maken complexere verbindingen mogelijk zonder ruimte in te nemen op de buitenste lagen.
De isolatielagen tussen koperlagen zijn dunner bij HDI-platen, wat bijdraagt aan een verminderde totale plaatdikte en een verbeterde signaalintegriteit door kortere signaalpaden.
Deze kenmerken maken gezamenlijk een aanzienlijke reductie van de plaatgrootte mogelijk – soms tot 60% vergeleken met conventionele ontwerpen – terwijl de elektrische prestaties behouden of verbeterd worden.
Niet alle HDI-borden zijn gelijk. De complexiteit van een HDI-ontwerp wordt doorgaans gecategoriseerd door het aantal opbouwlagen en de betrokken via-structuren.
| Klas | Structuur | Complexiteit | Typische toepassingen |
| HDI-klasse 1 | 1+N+1 | Laag | Basis consumentenelektronica, eenvoudige apparaten |
| HDI-klasse 2 | 2+N+2 | Medium | Geavanceerde consumentenelektronica, auto-infotainment |
| HDI-klasse 3 | 3+N+3 | Hoog | Hoogwaardige apparaten, 5G-infrastructuur, AI-systemen |
| HDI-klasse 4 | 4+N+4 | Extreem hoog | Baanbrekende toepassingen, halfgeleiderverpakkingen |
De "N" in de structuurnotatie vertegenwoordigt het aantal kernlagen. Borden met een hogere complexiteit vereisen geavanceerdere productieprocessen en strakkere procescontrole.
Fanwayheeft productiemogelijkheden ontwikkeld om een breed scala aan HDI-PCB-vereisten te ondersteunen. De volgende tabel geeft een overzicht van de belangrijkste beschikbare mogelijkheden.
| Vermogen | Bereik |
| Aantal lagen | 1 – 108 lagen |
| Afgewerkte plaatdikte | 0,2 mm – 10,0 mm |
| Maximale paneelgrootte | 610 mm × 1200 mm |
| Afgewerkte koperdikte | 0,5 oz – 12 oz |
| Minimale lijnbreedte/spatie | 2,5 mil / 2,5 mil |
| Minimale afgewerkte gatgrootte | 0,1 mm |
| Maximale beeldverhouding | 25:1 |
| Tolerantie voor impedantiecontrole | ±10% |
Het bedrijf biedt ook een reeks oppervlakteafwerkingen, waaronder HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP en gouden vingers, waardoor klanten de juiste afwerking kunnen selecteren voor hun specifieke toepassing en milieuvereisten.
HDI-PCB's worden doorgaans gebruikt in toepassingen waarbij betrouwbaarheid van cruciaal belang is.Fanwaybeschikt over verschillende kwaliteitscertificeringen die haar toewijding aan het voldoen aan internationale normen weerspiegelen.
• ISO9001:2015– Certificering van kwaliteitsmanagementsystemen.
• IATF16949:2016– Standaard voor kwaliteitsmanagement in de automobielindustrie.
• ISO13485:2016– Certificering van het kwaliteitsmanagementsysteem voor medische hulpmiddelen.
Het bedrijf houdt zich ook aan de IPC-normen, waaronder IPC-A-600G voor de aanvaardbaarheid van printplaten en IPC-6012 voor prestatiespecificaties van stijve PCB's. HDI PCB-productie is beschikbaar volgens de IPC Klasse 2- en Klasse 3-normen, waarbij Klasse 3 het hoogste niveau vertegenwoordigt voor bedrijfskritische toepassingen.
Naleving van de milieuwetgeving omvat UL-veiligheidscertificering, RoHS-naleving voor beperkingen op gevaarlijke stoffen en REACH-naleving van chemische stoffen.
A: HDI-PCB's hebben fijnere spoorbreedtes (tot 2,5 mil), kleinere via's (microvia's onder 150 μm) en een hogere verbindingspaddichtheid. Ze maken compactere ontwerpen mogelijk met een betere signaalintegriteit in vergelijking met standaard PCB's.
A: Microvia's zijn via's met een kleine diameter, doorgaans minder dan 150 μm, die aangrenzende lagen met elkaar verbinden. Hun kleinere formaat zorgt voor een hogere routeringsdichtheid en vermindert de ruimte die door de via-structuur wordt ingenomen.
A: Fanway kan HDI-PCB's produceren met maximaal 108 lagen, afhankelijk van de ontwerpvereisten en materiaalkeuze.
A: Fanway is ISO 9001:2015, IATF 16949:2016 en ISO 13485:2016 gecertificeerd. Het bedrijf houdt zich ook aan de IPC-normen en handhaaft de naleving van UL, RoHS en REACH.
A: Beschikbare afwerkingen zijn onder meer HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP en gouden vingers. De keuze hangt af van de soldeervereisten van de toepassing en de omgevingsomstandigheden.
HDI-printplaattechnologie is essentieel geworden voor moderne elektronische apparaten die hogere functionaliteit in kleinere vormfactoren vereisen. De combinatie van fijnere sporen, microvia's en geavanceerde materialen maakt ontwerpen mogelijk die niet mogelijk zouden zijn met conventionele PCB-technologie.
Fanway biedt een uitgebreide reeks HDI-PCB-productiemogelijkheden, met een laagaantal tot 108, minimale spoorbreedtes van 2,5 mil en ondersteuning voor een reeks hoogfrequente en hogesnelheidsmaterialen. De kwaliteitscertificeringen van het bedrijf, waaronder ISO 9001, IATF 16949 en ISO 13485, weerspiegelen haar toewijding om te voldoen aan de eisen van de automobielsector, de medische sector en andere veeleisende toepassingen.
Met snelle prototyping-opties en gratis DFM-analyse biedt Fanway praktische ondersteuning voor klanten die nieuwe HDI-ontwerpen ontwikkelen. Bent u op zoek naar een betrouwbare partner voor uw project, dan nodigen wij u graag uitcontactFanwayVandaag. Het technische team kan ontwerpbegeleiding, materiaalaanbevelingen en concurrerende prijzen bieden, afgestemd op uw specifieke vereisten. Neem contact op via de bedrijfswebsite of e-mail om het gesprek te starten.
