Fanway is gespecialiseerd in het leveren van efficiënte en betrouwbare end-to-end PCB-assemblageservices, precies afgestemd op uw unieke vereisten om uw productsucces te versnellen.
Substraten maken gebruik van FR-4 of hoogfrequente materialen (zoals Rogers 4350B).
Vergulden of OSP-oppervlaktebehandeling wordt toegepast om de contactbetrouwbaarheid te garanderen.
Belangrijke componenten, zoals DC-DC-modules, ondergaan 100% verouderingstesten.

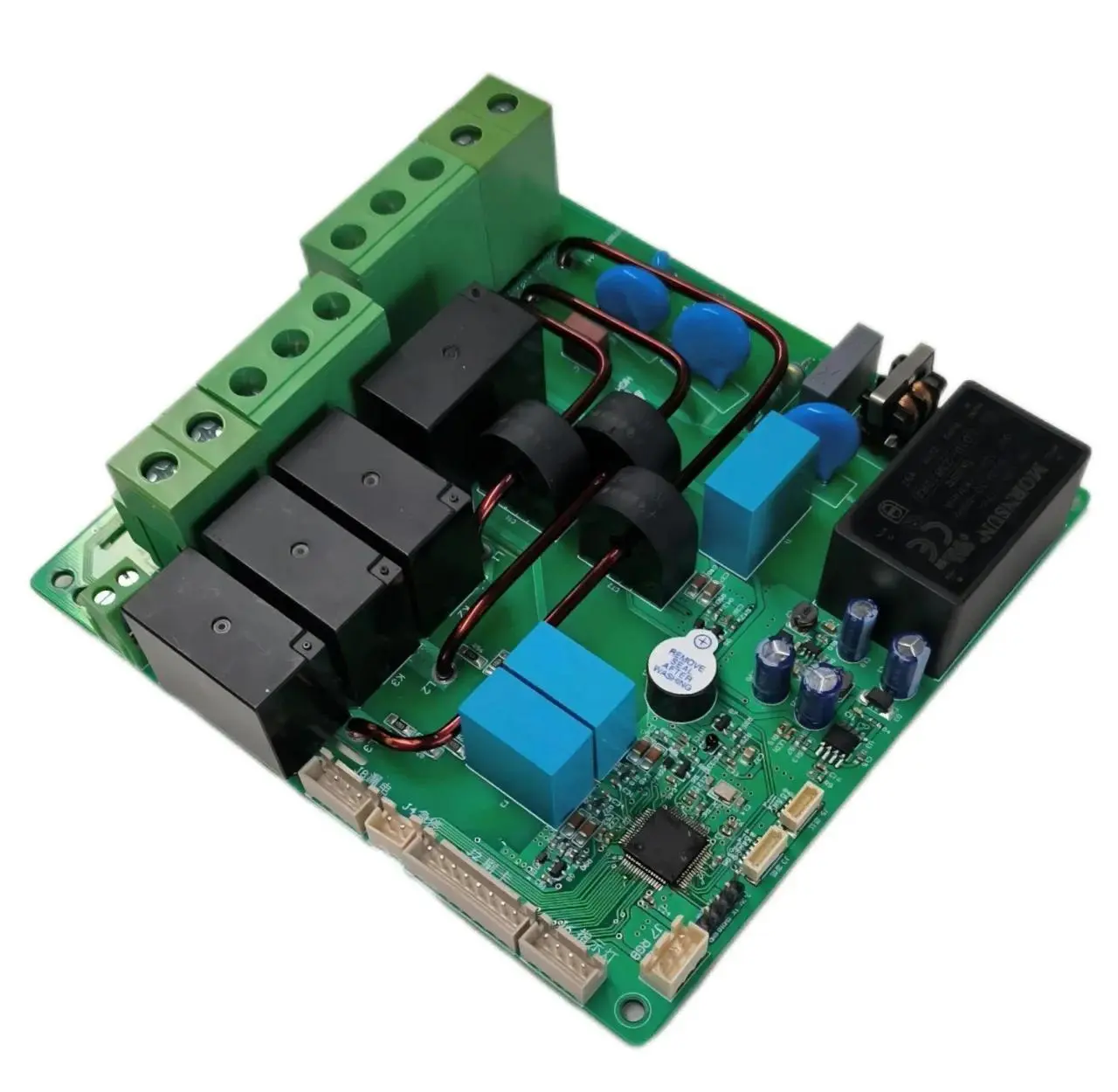

Charging Pile PCBA-moederborden zijn ingedeeld in twee typen op basis van de oplaadmodus:
AC-laadpalen en DC-laadpalen.
AC-oplaadstapelprintplaat:Dit bord zet wisselstroom uit het elektriciteitsnet om in gelijkstroom via de ingebouwde oplader (OBC) van het voertuig. De kernfuncties omvatten:
CP-terminalcontrole:Communiceert met het BMS van het voertuig met behulp van PWM-signalen om de laadstatus te controleren (bijvoorbeeld het plaatsen van het pistool, het voorbereiden van het opladen, het starten van het opladen). De werkspanning is 12V/9V/6V met een frequentie van 1kHz.
CC-terminaldetectie:Bevestigt de verbindingsstatus van het laadpistool door weerstandsveranderingen en bepaalt de uitgangsstroomcapaciteit (een weerstand van 1,5 kΩ komt bijvoorbeeld overeen met een stroom van 8 A).
Typische parameters:Ingang 220V AC, uitgangsvermogen 7kW/11kW, beschermingsgraad IP54.

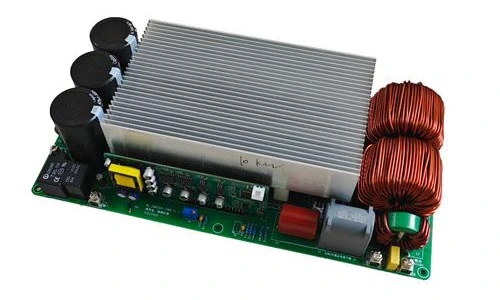

DC-oplaadstapelprintplaat:Dit bord voert rechtstreeks hoogspanningsgelijkstroom uit. De kernmodules omvatten:
AC/DC-rectificatie- en PFC-module:Converteert driefasige 380V AC naar hoogspannings-DC (750-850V) met behulp van actieve Power Factor Correction (PFC)-technologie, met een efficiëntie van meer dan 97%.
DC/DC-conversiemodule:Past de spanning aan het vereiste bereik van de accu aan (bijvoorbeeld 200-920 V) via LLC-resonante topologie en ondersteunt dynamische stroomregeling (tot enkele honderden ampère).
Typische parameters:Ingang 380 V AC, uitgangsvermogen 30-120 kW, geïntegreerde STM32F207ZET hoofdbesturingschip, ondersteunt CAN/RS-485-communicatie.
Gemeenschappelijke laadstations:Geef prioriteit aan EMC-prestaties (norm EN 61000-6-2).
Snelweg-ultrasnelle laadstations:Moet voldoen aan de isolatie- en spanningsvereiste van 2000 V.
Fanway biedt u een stabiele en efficiënte substraatoplossing voor printplaten. Welkom om ons te contacteren voor meer informatie
