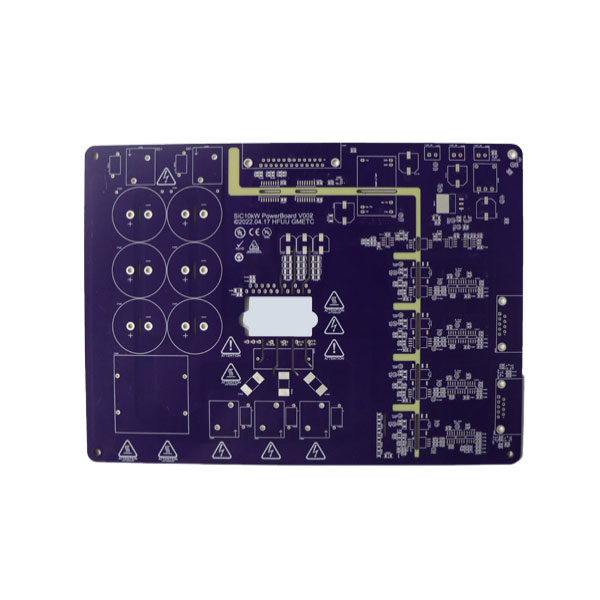

High-Density Interconnect (HDI) gedrukte printplaten (PCB's) zijn een hoeksteen geworden in moderne elektronica, vooral in toepassingen waar compactheid, hoge prestaties en betrouwbaarheid van cruciaal belang zijn. Van smartphones en tablets tot ruimtevaartelektronica en medische hulpmiddelen, HDI PCB's bieden unieke voordelen ten opzichte van conventionele gedrukte printplaten.
HDI PCB's zijn geavanceerde printplaten met een hogere bedwingdichtheid per oppervlakte -eenheid dan traditionele PCB's. In tegenstelling tot standaard PCB's, die mogelijk eenvoudige door gat technologie en grotere sporen kunnen hebben, gebruiken HDI PCB's microvias, blinde vias en begraven Vias om zeer efficiënte verbindingen te creëren.
Belangrijkste kenmerken die HDI -PCB's onderscheiden, omvatten:
Microvias: extreem kleine vias, meestal minder dan 150 micron in diameter, die verschillende lagen verbinden zonder overmatige ruimte te nemen.
Blinde en begraven vias: blinde vias verbinden externe lagen met binnenste lagen, terwijl begraven vias interconnect interne lagen zonder het oppervlak te bereiken.
Hoge bedwingdichtheid: meer onderlinge verbindingen per oppervlakte -eenheid zorgen voor compacte ontwerpen en een betere signaalintegriteit.
Fine Line/Space Patronen: lijnen zo smal als 3 mil en afstand tot 3 mil mogelijk maken meer routeringsopties in een beperkte ruimte.
Met deze functies kunnen HDI-PCB's een hoge snelheidssignaaloverdracht ondersteunen en parasitaire effecten verminderen, waardoor ze ideaal zijn voor toepassingen waar de prestaties niet kunnen worden aangetast.
Hieronder is een professionele samenvatting van HDI PCB -technische specificaties voor snelle referentie:
| Parameter | Typische waarde / bereik | Beschrijving |
|---|---|---|
| Substraatmateriaal | Fr4, Rogers, PTFE | Bepaalt thermische prestaties en signaalintegriteit |
| Lagen | 4–20 lagen | Aantal lagen kan worden aangepast op basis van de toepassing |
| Microvie diameter | 0,10-0,15 mm | Klein om het ruimtegebruik te verminderen en een hoge dichtheid te behouden |
| Via type | Blind, begraven, door | Verbindt lagen efficiënt zonder de groottegrootte te verhogen |
| Lijnbreedte / afstand | 3–5 mil | Fine Line -mogelijkheden voor dichte routing |
| Koperen dikte | 0,5–3 oz/ft² | Ondersteunt hoogstroom en thermisch beheer |
| Oppervlakte -afwerking | Enig, Hasl, OSP | Zorgt voor soldeerbaarheid en betrouwbaarheid op lange termijn |
| Min Board Dikte | 0,4-1,6 mm | Maakt dunnere ontwerpen mogelijk voor compacte apparaten |
| Signaalintegriteit | Gecontroleerde impedantie beschikbaar | Cruciaal voor high-speed digitale en RF-toepassingen |
| Thermische prestaties | TG 130–180 ° C, HDI-specifieke FR4 | Zorgt voor stabiliteit onder hoge thermische stress |
Naarmate apparaten in omvang krimpen maar een hogere verwerkingskracht vereisen, wordt de behoefte aan geavanceerde interconnectietechnologieën zoals HDI meer dringend. Standaard PCB's worden vaak geconfronteerd met beperkingen bij routing en signaalintegriteit, waardoor ze minder geschikt zijn voor apparaten met complexe functionaliteit. HDI PCB's pakken deze uitdagingen op verschillende manieren aan:
Verbeterde signaalprestaties: de kortere en meer directe signaalpaden verminderen inductantie en capaciteit, wat signaalverlies en overspraak minimaliseert.
Compact ontwerp: met hogere bedwingdichtheid en microvias maken HDI PCB's kleinere apparaten mogelijk zonder functionaliteit op te offeren.
Verbeterde betrouwbaarheid: minder lagen routing en beter thermisch beheer verminderen het faalrisico bij hoogfrequente activiteiten.
Kostenefficiëntie voor productie met een hoge volume: ondanks de initiële productiekosten verminderen HDI PCB's de behoefte aan meerdere PCB's in één apparaat, waardoor de montage wordt vereenvoudigd en de totale kosten wordt verlaagd.
Ondersteuning voor geavanceerde componenten: HDI-technologie is essentieel voor het monteren van componenten met hoge pin-count zoals BGA (Ball Grid Array), CSP (CHIP-schaalpakket) en andere Fine-Pitch IC's.
De snelle evolutie van smartphones, draagbare apparaten, automotive -elektronica en medische instrumentatie heeft HDI PCB's tot een kritische keuze gemaakt voor fabrikanten die op zoek zijn naar prestaties zonder de grootte van het apparaat te vergroten.
Het produceren van HDI -PCB's omvat geavanceerde fabricagetechnieken die nauwkeurige controle vereisen over materialen, processen en kwaliteitsborging. De belangrijkste stappen in HDI PCB -productie zijn onder meer:
Materiaalselectie: substraten met een hoge thermische stabiliteit en een laag diëlektrisch verlies worden gekozen op basis van toepassingsvereisten. Veelvoorkomende materialen omvatten high-tg FR4, Rogers en PTFE-laminaten.
Laminatieproces: meerdere lagen worden samen gelamineerd met hoge druk en temperatuur om een perfecte hechting en elektrische isolatie te garanderen.
Microvia boren: laserboren wordt vaak gebruikt voor microvias, waardoor diameters zo klein kunnen zijn als 0,10 mm. Deze stap vereist extreme precisie om verkeerde uitlijning of schade te voorkomen.
Koperplating: koper wordt geëlektropleerd om Vias te vullen en geleidende paden te vormen. De dikte wordt zorgvuldig gecontroleerd om de huidige draagkracht te ondersteunen.
Patroonvorming: geavanceerde fotolithografie definieert fijne lijn/ruimtepatronen en zorgt voor nauwkeurige en dichte routing.
Oppervlakteafwerking: ENIG, OSP- of HASL-afwerkingen worden toegepast om soldeerbaarheid en betrouwbaarheid op lange termijn te garanderen.
Elektrische testen: elke bord ondergaat rigoureuze testen op continuïteit, impedantie en shorts om de naleving van ontwerpspecificaties te garanderen.
De combinatie van deze processen zorgt ervoor dat HDI PCB's betrouwbaar kan ondersteunen bij het ondersteunen van hogesnelheidssignalen, componenten met hoge dichtheid en veeleisende thermische omstandigheden.
V1: Welke toepassingen profiteren het meest van HDI PCB's?
A1: HDI PCB's zijn ideaal voor krachtige apparaten waar ruimtebeperkingen en signaalintegriteit van cruciaal belang zijn. Dit omvat smartphones, tablets, draagbare elektronica, medische hulpmiddelen, ruimtevaartapparatuur, automotive-elektronica en high-speed netwerkhardware. Hun vermogen om componenten en complexe onderlinge verbindingen te verwerken, maakt ze in dergelijke scenario's superieur.
V2: Hoe verhoudt HDI PCB -betrouwbaarheid zich tot conventionele PCB's?
A2: HDI PCB's bieden verbeterde betrouwbaarheid vanwege kortere interconnectpaden, verminderd signaalverlies, betere thermische prestaties en minder soldeerpunten in assemblages met hoge dichtheid. Deze factoren verminderen het risico op elektrisch falen, signaalafbraak en thermische stress, waardoor HDI-PCB's geschikt zijn voor missiekritische toepassingen waar conventionele PCB's kunnen falen.
BijFanway, HDI PCB-productie is afgestemd op toonaangevende normen en strikte kwaliteitscontrole. Fanway is gespecialiseerd in hoge-dichtheid, meerlagige PCB's die prestaties, duurzaamheid en schaalbaarheid combineren voor zowel prototype als massaproductie. Belangrijkste onderscheiders van Fanway HDI PCB's zijn:
Aanpassing: op maat gemaakte laagtelling, substraatmateriaal en lijn/ruimtespecificaties om aan projectspecifieke vereisten te voldoen.
Geavanceerde fabricagemogelijkheden: met laser geboorte microvias, fijne lijnpatroon en gecontroleerde impedantie-opties.
Snelle ommekeer: gestroomlijnde productieprocessen maken snelle prototyping en tijdige levering mogelijk voor marktkritische projecten.
Kwaliteitsborging: elk bord ondergaat elektrische testen, optische inspectie en functionele verificatie om nuldefecten te garanderen.
Technische ondersteuning: Fanway biedt een uitgebreide technische consult om ontwerpen te optimaliseren voor de productie, prestaties en kostenefficiëntie.
Voor bedrijven die hoogwaardige HDI-PCB's willen integreren in hun producten, biedt Fanway betrouwbare oplossingen die uitmuntendheid behouden van prototyping tot full-scale productie.
Neem contact met ons opVandaag om aangepaste HDI PCB -oplossingen te verkennen en uw productontwerpen naar een hoger niveau te verheffen.
-
