In het huidige concurrerende elektronicaproductielandschap kan het selecteren van het juiste printplaatmateriaal een aanzienlijke invloed hebben op de productbetrouwbaarheid, kostenefficiëntie en productieschaalbaarheid. Terwijl FR-4 de discussies domineert,CEM-1-printplaatblijft een praktische en zeer kosteneffectieve oplossing voor veel enkellaagstoepassingen. Voor ingenieurs en inkoopmanagers die prestaties in evenwicht willen brengen met budgetbeperkingen, kan inzicht in wanneer en waarom ze voor CEM-1 moeten kiezen, onnodige kosten en productievertragingen elimineren. Deze uitgebreide gids onderzoekt de structuur, eigenschappen, toepassingen, voordelen, beperkingen en inkoopoverwegingen van CEM-1 PCB, zodat u zelfverzekerde en weloverwogen beslissingen kunt nemen.

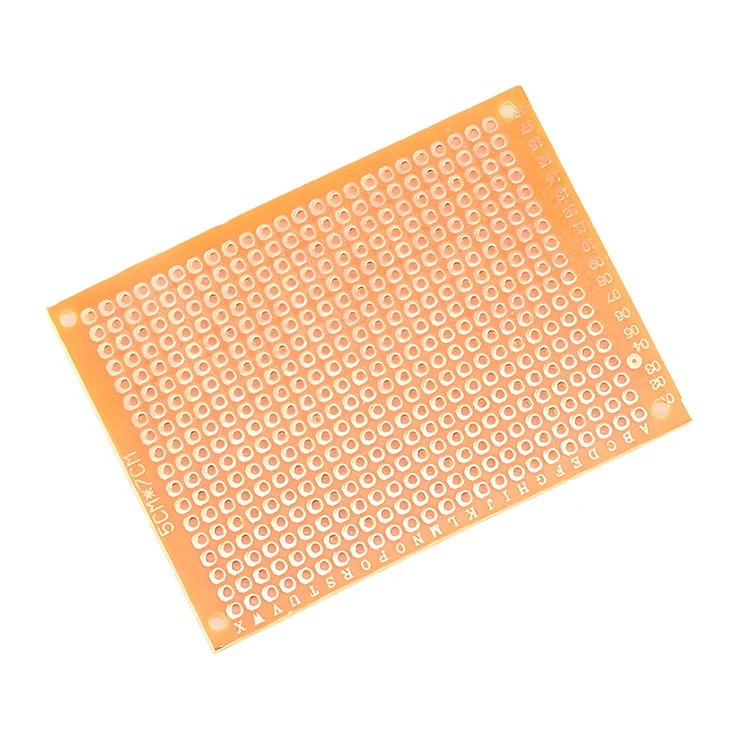

CEM-1-printplaat (Composite Epoxy Material 1) is een vlamvertragend composietbasismateriaal dat voornamelijk wordt gebruikt voor enkellaagse printplaten. Het bestaat uit een oppervlaktelaag van geweven glasweefsel gecombineerd met een kern op papierbasis, geïmpregneerd met epoxyhars. Deze hybride structuur biedt een balans tussen mechanische sterkte en kostenefficiëntie.
In tegenstelling tot FR-4, waarbij gebruik wordt gemaakt van volledige glasvezelversterking, heeft CEM-1 een enkele glasvezellaag op het oppervlak, waardoor het ideaal is voor toepassingen die geen meerlaagse constructie of hoge mechanische spanningsweerstand vereisen.
De interne structuur van CEM-1 PCB speelt een cruciale rol in de prestatiekenmerken.
Vanwege deze gelaagde samenstelling is CEM-1 PCB mechanisch stabiel voor standaard consumentenelektronica, terwijl de materiaalkosten lager blijven in vergelijking met volledige glasvezelalternatieven.
| Eigendom | Typische waarde | Prestatie-impact |
|---|---|---|
| Vlamvertraging | UL94 V-0 | Verbeterde brandveiligheid |
| Diëlektrische constante | 4,5 – 5,2 | Geschikt voor laagfrequente circuits |
| Thermische weerstand | Gematigd | Niet ideaal voor circuits met hoog vermogen |
| Mechanische sterkte | Medium | Goed voor standaardtoepassingen |
| Ondersteuning van lagen | Enkellaags | Beperkte ontwerpcomplexiteit |
| Functie | CEM-1-printplaat | FR-4-printplaat |
|---|---|---|
| Structuur | Samengesteld papier + glasoppervlak | Volledig glasvezel |
| Ondersteuning van lagen | Enkellaags | Enkel- tot meerlaags |
| Kosten | Lager | Hoger |
| Mechanische sterkte | Gematigd | Hoog |
| Hittebestendigheid | Medium | Hoog |
Als uw product meerlaagse routing, zware componenten of hoge thermische belastingen vereist, heeft FR-4 over het algemeen de voorkeur. Voor eenvoudige, kostengevoelige, enkellaagse ontwerpen biedt CEM-1 PCB echter een uitstekende waarde.
CEM-1-printplaat wordt veel gebruikt in toepassingen waarbij eenvoud en kostenefficiëntie centraal staan:
Bij Shenzhen Fanway Technology Co., Ltd wordt CEM-1 PCB vaak geselecteerd voor de productie van grote hoeveelheden consumentenelektronica, waarbij de prestatie-eisen gematigd zijn, maar kostenbeheersing van cruciaal belang is.
CEM-1-materialen zijn over het algemeen goedkoper dan volledige glasvezellaminaten. Voor grootschalige productie vertaalt dit zich in aanzienlijke besparingen.
Het biedt betrouwbare isolatie-eigenschappen voor laagfrequente toepassingen.
UL94 V-0-classificatie garandeert naleving van de brandveiligheidsnormen.
CEM-1 is gemakkelijker te ponsen en te verwerken in massaproductie vergeleken met dikkere glasvezelplaten.
Als u deze beperkingen begrijpt, voorkomt u ontwerpherwerkingen en onverwachte productfouten.
Houd rekening met de volgende checklist:
Als de meeste antwoorden “ja” zijn, is CEM-1 PCB waarschijnlijk de juiste keuze.
Shenzhen Fanway Technologie Co., Ltd is gespecialiseerd in precisie-PCB-fabricage met strikte kwaliteitscontrolenormen:
Samenwerken met een ervaren fabrikant zorgt ervoor dat zelfs kosteneffectieve CEM-1 PCB-producten een hoge betrouwbaarheid en consistentie behouden.
Nee, CEM-1 is primair ontworpen voor enkellaagse toepassingen.
Het presteert adequaat bij gematigde hitte, maar wordt niet aanbevolen voor omgevingen met hoog vermogen of hoge temperaturen.
Ja, het is over het algemeen kosteneffectiever vanwege de structuur van composietmateriaal.
De meeste CEM-1-materialen voldoen aan de UL94 V-0-vlamvertragingsvereisten.
CEM-1-printplaat blijft een praktische en economische oplossing voor enkellaagse elektronische toepassingen. De uitgebalanceerde prestaties, vlambestendigheid en betaalbaarheid maken het bijzonder waardevol bij de productie van grote hoeveelheden consumentenelektronica. Door de sterke en zwakke punten ervan te begrijpen, kunnen bedrijven de productprestaties optimaliseren en tegelijkertijd de kosten beheersen.
Als u CEM-1 PCB evalueert voor uw volgende project,Shenzhen Fanway Technologie Co., Ltdbiedt betrouwbare productie-expertise, strikte kwaliteitsborging en concurrerende prijzen om uw productiedoelen te ondersteunen. Voor oplossingen op maat en professionele begeleiding afgestemd op uw toepassing,neem contact met ons opvandaag om te bespreken hoe we u kunnen helpen uw elektronische producten efficiënt en vol vertrouwen op de markt te brengen.
