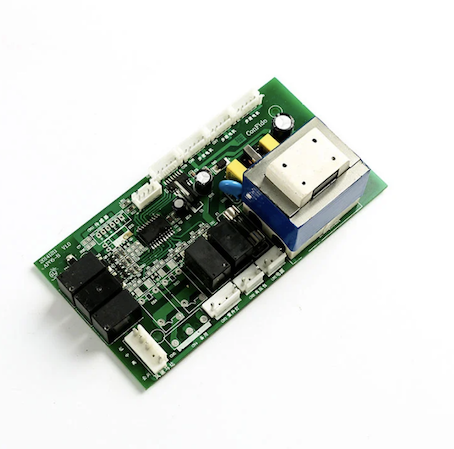

Fanway is gespecialiseerd in het leveren van efficiënte en betrouwbare end-to-end PCB-assemblageservices, precies afgestemd op uw unieke vereisten om uw productsucces te versnellen.
De door Fanway aangeboden PCB-assemblageservice voor printplaten met snelle doorlooptijd is gestructureerd rond een speciale productieworkflow die niet wacht op grote batchorders. Ontwerpbestanden ondergaan bij indiening een DFM-beoordeling om problemen met de maakbaarheid op te sporen voordat de productie begint. Componenten worden ingekocht via ons inkoopteam met meer dan 15 jaar ervaring in de supply chain, waardoor artikelen met een lange levertijd vroegtijdig worden geïdentificeerd en waar nodig alternatieven worden veiliggesteld. De assemblage vindt plaats op speciale lijnen met prioriteitsplanning, en elk bord ondergaat vóór verzending AOI-, röntgen- en functionele tests. De PCB Assembly Service voor printplaten zorgt ervoor dat snelheid niet ten koste gaat van de kwaliteit en dat alle printplaten voldoen aan de IPC-A-610-normen. ISO 9001-gecertificeerde processen zijn van toepassing op alle bestellingen, of het nu gaat om een enkel prototype of een productierun.
Hardwareontwikkeling volgt een test-iterate-retest-cyclus die volledig afhankelijk is van de beschikbaarheid van het bord. Als de productie van elke bordrevisie twee tot drie weken duurt, wacht het team twee weken om erachter te komen of een oplossing heeft gewerkt. Die vertraging verbreekt het ontwikkelingsmomentum, verlengt de projecttijdlijnen en vergroot het risico dat een ontwerpfout die laat in de planning wordt ontdekt, dure herbewerkingen dwingt.
PCB-assemblageservice voor printplaten met snelle doorlooptijd verandert deze vergelijking. Een cyclus van drie tot zeven dagen betekent dat engineers op maandag kunnen testen, op dinsdag problemen kunnen identificeren, op woensdag revisies kunnen indienen en vrijdag over nieuwe boards kunnen beschikken. De feedbacklus wordt korter van weken naar dagen, waardoor het aantal gelijktijdige taken dat engineers moeten volgen en de tijd die wordt besteed aan het wisselen van context tussen projecten direct wordt verminderd. Snellere iteraties verminderen ook het totale aantal uren dat aan een project wordt besteed, omdat engineeringteams niet werkeloos op hardware wachten.
1. Versnelde ontwerpiteratie
Standaard doorlooptijden van 2 tot 3 weken verlengen een cyclus van drie revisies tot 6 tot 9 weken. PCB-assemblageservice voor printplaten met snelle doorlooptijd comprimeert dezelfde cyclus tot 2 tot 3 weken. Dit verschil is niet marginaal; het bepaalt of een product aan een startvenster voldoet of dit helemaal mist.
2. Eerdere markttoegang
Producten die klanten eerder bereiken dan de concurrentie zorgen voor merkherkenning, distributiekanalen en klantloyaliteit die moeilijk te herstellen zijn. In de consumentenelektronica en het industriële IoT is het first-movervoordeel vaak doorslaggevend. Dankzij de snelle doorlooptijd kunnen bedrijven de validatie van prototypen voltooien, feedback van klanten verzamelen en ontwerpen sneller verfijnen dan concurrenten die nog steeds op standaardbestellingen wachten.
3. Agile hardwareontwikkeling
Agile-ontwikkelingsprincipes zijn gebaseerd op korte sprints, veelvuldig testen en snelle iteratie. Rapid Turnaround PCB Assembly and Soldering Service brengt deze praktijken naar hardwareteams. Elke ontwerpwijziging kan snel worden gevalideerd, de faalkosten blijven laag en teams worden niet gedwongen zich te binden aan ontwerpen voordat ze worden getest, omdat de kosten van een nieuwe iteratie tijd zijn en geen maanden vertraging.
4. Lagere totale ontwikkelingskosten
Hoewel versnelde service een premie per bord met zich meebrengt, nemen de totale ontwikkelingskosten vaak af. Kortere cycli betekenen minder technische uren aan wachten, minder overhead van projectmanagement over langere tijdlijnen en lagere facilitaire kosten. Voor een project dat in 3 maanden in plaats van 6 maanden wordt voltooid, zijn de helft van de technische loon- en facilitaire kosten nodig.
Fanway handhaaft volledige kwaliteitsnormen op het gebied van printplaat-PCB-assemblageservice met snelle doorlooptijd. De volgende inspecties en tests worden op elk bord uitgevoerd, ongeacht de doorlooptijd.
Geautomatiseerde optische inspectie
AOI verifieert de kwaliteit van de soldeerverbindingen, de nauwkeurigheid van de plaatsing van componenten, de polariteit en de dekking van de soldeerpasta. Het detecteert soldeerfouten zoals bruggen, onvoldoende soldeer, verkeerde uitlijning en ontbrekende componenten onmiddellijk na SMT-plaatsing.
Röntgeninspectie
Röntgenfoto's zijn verplicht voor printplaten met BGA, QFN, LGA en andere componenten met verborgen soldeerverbindingen onder de componentbehuizing. Het detecteert holtes, overbruggingen, onvoldoende bevochtiging en hoofd-in-kussendefecten die niet zichtbaar zijn via optische inspectie.
Testen in circuits
ICT verifieert de elektrische connectiviteit van elk net op het geassembleerde bord. Het controleert op kortsluiting, openingen, onjuiste weerstandswaarden, ontbrekende condensatoren en de juiste voedingsuitgang voordat de functionele tests beginnen.
Functioneel testen
Functionele tests bevestigen dat het bord werkt zoals ontworpen onder reële of gesimuleerde bedrijfsomstandigheden. Testprotocollen worden per project gedefinieerd en uitgevoerd op speciale testopstellingen of testsoftware.
100% visuele inspectie
Elk karton ondergaat vóór het verpakken een handmatige visuele inspectie om de afwerking, netheid en algehele uitstraling te verifiëren.
Deze kwaliteitscontroles worden zonder uitzondering toegepast op elke snelle turnaround-opdracht. Snelheid wordt bereikt door specifieke productiecapaciteit en een efficiënte workflow, en niet door het overslaan van inspectiestappen.
Prototypevalidatie en ontwerpiteratie
Teams die nieuwe concepten moeten testen, ontwerpwijzigingen moeten valideren of oplossingen snel moeten verifiëren. Dankzij snelle feedbackcycli kunnen meer ontwerpopties worden onderzocht binnen een vaste projecttijdlijn.
Noodprojecten en demo's
Presentaties voor investeerders, tentoonstellingen op beurzen, klantdemonstraties en deadlines voor indiening door de toezichthouders hebben vaak vaste data. Een snelle doorlooptijd zorgt voor werkende hardware wanneer de standaard doorlooptijden tekortschieten.
Agile hardwareteams
Ontwikkelteams die korte cycli, veelvuldig testen en snelle iteratie oefenen, hebben boardlevering nodig die past bij hun sprintcadans. Dankzij de snelle doorlooptijd kunnen hardwareteams zich afstemmen op flexibele softwareontwikkelingspraktijken.
Productie van kleine batches en markttesten
Voordat teams zich toeleggen op de productie van grote volumes, hebben teams vaak een kleine partij borden nodig voor veldtesten, klantpilots of naleving van de regelgeving. Dankzij de snelle doorlooptijd zijn deze borden snel leverbaar, waardoor snellere go/no-go-beslissingen mogelijk zijn.
Zelfs met versnelde service kunnen bepaalde problemen vertragingen veroorzaken. Als u deze begrijpt, zorgt u ervoor dat projecten op schema blijven.
DFM-problemen (Design for Manufacturability): Ontwerpen die niet aansluiten bij de productiemogelijkheden vereisen heen-en-weercommunicatie om op te lossen. Eén enkele DFM-vraag die wordt ontdekt nadat de productie is gestart, kan 24 tot 48 uur toevoegen. Onze pre-productie DFM-beoordeling signaleert problemen zoals onvoldoende afstand tussen de componenten, onjuiste padgroottes, ontbrekende soldeerdammen, zeefdruk over pads en schendingen van de randspeling voordat de fabricage begint.
Niet-standaard componenten: Stuklijsten die onderdelen met een lange doorlooptijd bevatten, zijn een primaire bron van vertragingen. Componenten vertegenwoordigen 60 tot 80% van de totale printkosten en zijn ook de voornaamste bron van vertragingen bij de aanschaf. Ons inkoopteam met meer dan 15 jaar ervaring identificeert artikelen met een lange levertijd vroegtijdig en zoekt naar alternatieven via gevestigde relaties in de toeleveringsketen.
Aanvullende processtappen: Speciale oppervlakteafwerkingen, perspassingconnectoren, BGA-ondervulling en conforme coating zorgen allemaal voor een verplichte procestijd. Deze stappen kunnen niet worden versneld en moeten in de planning worden opgenomen. Deze eisen communiceren wij duidelijk tijdens de offerte, zodat u niet voor verrassingen komt te staan.
| Parameter | Specificatie |
|---|---|
| Assemblagetechnologieën | SMT, THT, gemengde technologie, BGA, HDI |
| Productiecapaciteit | 8 SMT-lijnen met 10 miljoen plaatsingen per lijn per 24 uur |
| Aantal lagen | 1 tot 108 lagen |
| Borddikte | 0,2 mm tot 10,0 mm |
| Maximale paneelgrootte | 610 mm × 1200 mm |
| Koperdikte | 0,5 OZ tot 12 OZ |
| Min. lijnbreedte/-afstand | 2,5 mil / 2,5 mil |
| Min. afgewerkte gatgrootte | 0,1 mm |
| Maximale beeldverhouding | 25:1 |
| Tolerantie voor impedantiecontrole | ±10% |
| Oppervlakteafwerkingen | HASL (LF), ENIG, Immersion Tin, Immersion Silver, Gouden vinger, Volbord hard vergulden, OSP, ENEPIG |
| Materialen | FR‑4 TG150/TG170, Rogers, Arlon, Taconic, TUC TU‑872 SLK, TU‑883, Panasonic M6/M7, Bergquist en anderen |
Auto- en ruimtevaartsector: Duurzame planken voor extreme temperaturen en trillingen.
Medische apparaten: Naleving van ISO 13485 en IPC Klasse 2-normen.
Industrieel IoT: Betrouwbare assemblages voor automatisering en connectiviteit.
Consumententechnologie: Productie van grote volumes met kostenefficiëntie.
Eigen productie
Ontwerpbeoordeling, fabricage, inkoop van componenten, assemblage en testen worden onder één dak uitgevoerd. Dit elimineert coördinatievertragingen tussen afzonderlijke leveranciers.
Toegewijde Quick Turn-capaciteit
Onze 8 SMT-lijnen en 2 through-hole-lijnen omvatten capaciteit die is gereserveerd voor versnelde bestellingen. Uw platen wachten niet achter grote productieruns.
Kwaliteitsborging
ISO 9001-gecertificeerd, met pre-productie DFM/DFA-controles en AOI/röntgen-/functionele tests op elk bord.
Schaalbare bestelling
Geen minimale bestelhoeveelheid. We kunnen 1 prototype bouwen en naadloos opschalen naar meer dan 10.000 eenheden.
Ervaren inkoop
Ons componentensourcingteam heeft meer dan 15 jaar ervaring en een stabiel supply chain-netwerk.
Vraag: Wat is de typische doorlooptijd voor onze printplaat-PCB-assemblageservice met snelle doorlooptijd?
A: Prototypes worden doorgaans binnen 3 dagen verzonden. Bestellingen onder de 1000 stuks worden binnen 7 dagen verzonden. Bestellingen van meer dan 1000 stuks worden binnen 10 dagen verzonden. Doorlooptijden worden berekend vanaf de goedkeuring van het ontwerpbestand.
Vraag: Is snelle montage van mindere kwaliteit dan standaardmontage?
A: Nee. Een snelle doorlooptijd is een prioriteitsschema, geen lagere kwaliteit. Borden voldoen aan dezelfde IPC-A-610-normen en ondergaan dezelfde tests als standaardbestellingen.
Vraag: Wat zorgt ervoor dat bestellingen met een snelle doorlooptijd worden uitgesteld?
A: De drie meest voorkomende oorzaken zijn DFM-problemen die verduidelijking van het ontwerp vereisen, niet-standaard componenten met lange doorlooptijden en extra processtappen zoals speciale oppervlakteafwerkingen of BGA-ondervulling.
Vraag: Biedt u DFM-beoordeling vóór productie?
EEN: Ja. We voeren onmiddellijk na ontvangst van ontwerpbestanden een DFM-controle uit om problemen zoals onjuiste voetafdrukken, onvoldoende speling of niet-standaard boorformaten op te sporen voordat de productie begint.
Vraag: Wat is de minimale bestelhoeveelheid?
A: Er is geen minimale bestelhoeveelheid. We kunnen één prototype bouwen of opschalen naar productie in grote volumes.
