Van PCB-ontwerp tot massaproductie, Fanway levert snelle PCB-productiediensten als one-stop-oplossingen om aan uw diverse projectvereisten te voldoen en uw time-to-market te versnellen.

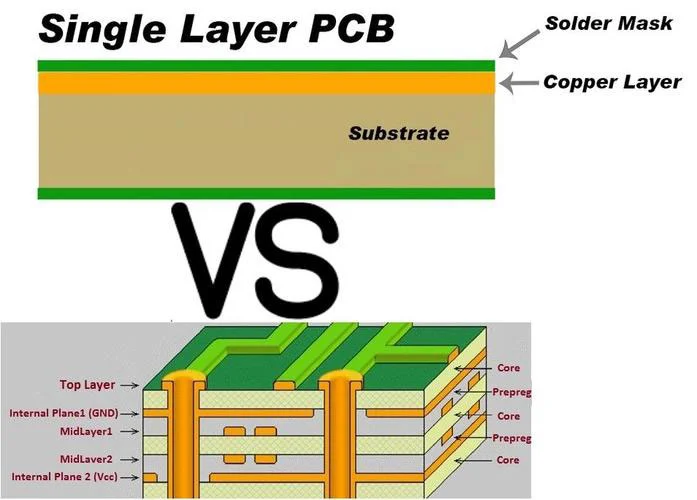

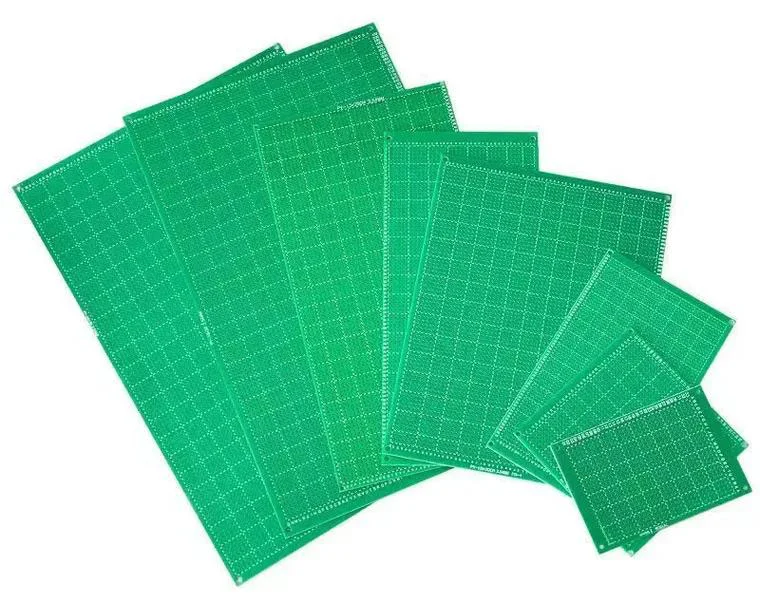

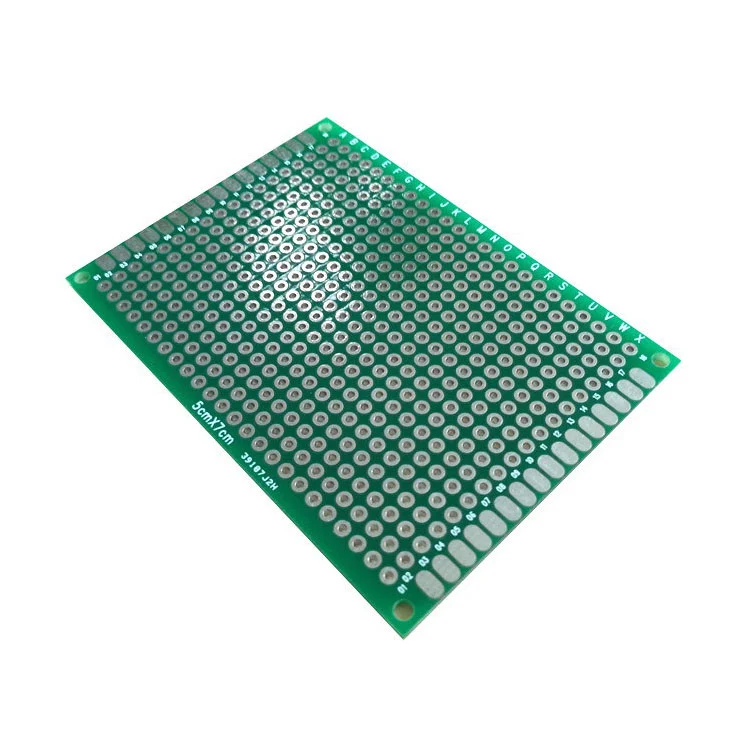

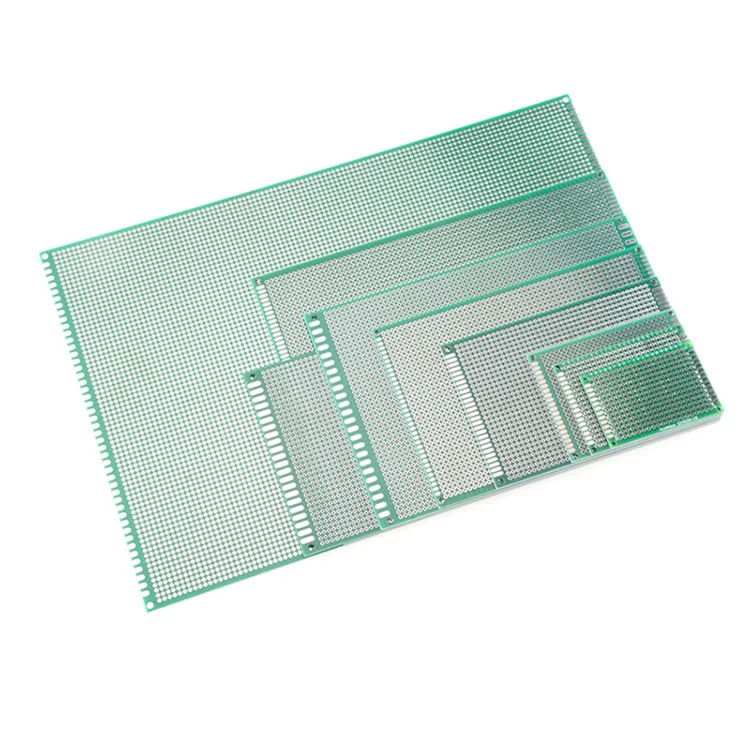

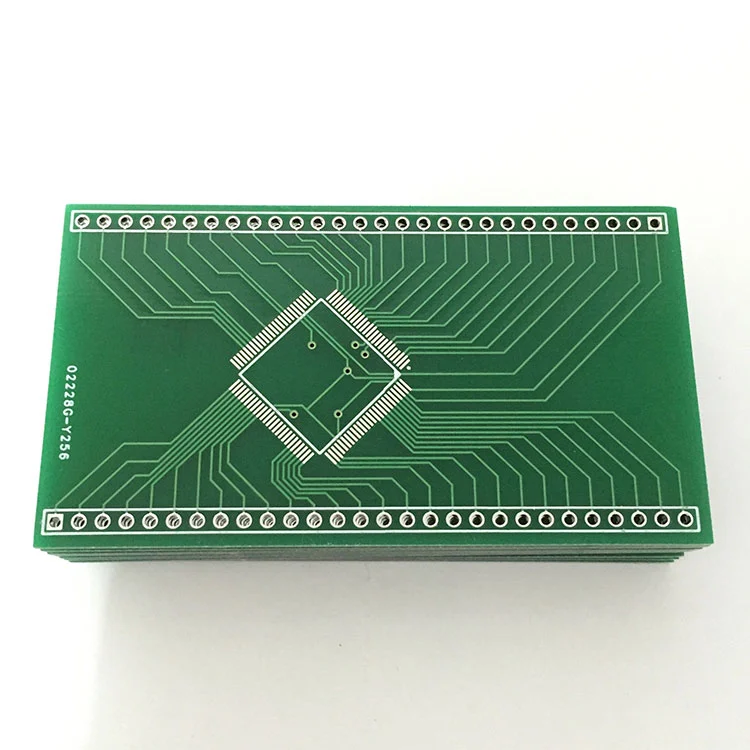

Eenvoudige lagen printplaat, ook bekend als een enkelzijdige printplaat, is de eenvoudigste vorm van PCB-ontwerp. Het bestaat uit een enkele geleidende koperen laag gelamineerd op een niet-geleidend substraat (zoals FR-4), met componenten die aan één kant zijn gemonteerd en sporen aan de andere kant gerouteerd. De beste oplossing voor circuits met lage complexe, wordt veel gebruikt in consumentenelektronica, voedingen en industriële controles vanwege het betaalbare en snelle productieproces.
PCB met één laag met lager materiaal- en fabricagekosten in vergelijking met meerlagige ontwerpen.
Eenvoudig proces vermindert de doorlooptijd omdat geen laminering en via boren vereist zijn.
Minimaal risico op verkeerde uitlijning van de laag.
24/7 online experts altijd klaar om u te helpen.
| Parameter | Typisch bereik |
| Borddikte | 0,4 mm tot 3,2 mm |
| Koperen dikte | 1/2 oz tot 3 oz |
| Minimale sporenbreedte | 0,2 mm (8mil) |
| Minimaal geboord gat | 0,3 mm (12 miljoen) |
| Oppervlakteafwerking | Hasl, OSP, Enight |
| Bedrijfstemperatuur | -50 ° C tot +105 ° C (materiaalafhankelijk) |
| Voordelen | Beperkingen |
| ✔ Ultra-lage kosten | ❌ Geen meerlagige of via ondersteuning |
| ✔ Gemakkelijk te repareren/aan te passen | ❌ Beperkte routeringsdichtheid |
| ✔ Snelle doorlooptijd | ❌ ongeschikt voor hoogfrequente ontwerpen (> 100 MHz) |
| ✔ Lichtgewicht en compact | ❌ Lagere thermische prestaties |
Materiële voorbereiding:Enkelzijds koper beklede laminaat.
Etsen:Verwijder ongewenst koper om sporen te vormen.
Boren:Creëer gaten voor doorgaande gatencomponenten.
Soldermasker en zijdescreen:Breng beschermende coating en markeringen toe.
Oppervlakteafwerking:Opties omvatten HASL (nivellering van hete lucht soldeer) of OSP.
Consumentenelektronica:Rekenmachines, LED -verlichting, speelgoed.
Power Systems:AC/DC -converters, relais.
Industriële controles:Sensoren, motorcontrollers.
