Wat is PCB-montage voor opbouwmontage en waarom is dit belangrijk?

Wat is PCB-montage voor opbouwmontage?

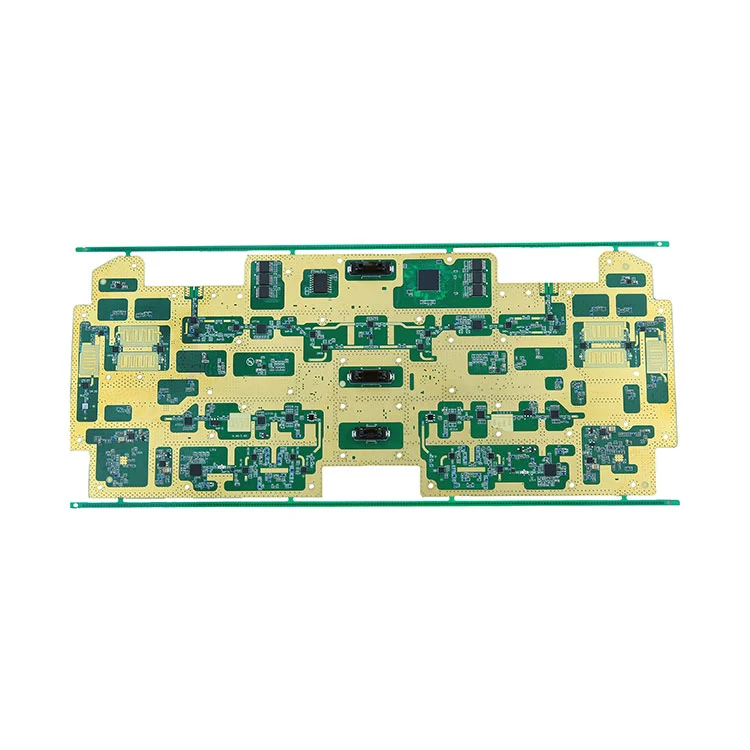

PCB-montage voor opbouwmontage verwijst naar het elektronische assemblageproces waarbij componenten rechtstreeks op het oppervlak van een printplaat (PCB) worden gemonteerd in plaats van door gaten te worden gestoken. Dit proces is afhankelijk van Surface Mount Technology (SMT) en Surface Mount Devices (SMD's), die een hogere componentdichtheid en lagere productiekosten mogelijk maken. SMT is alomtegenwoordig geworden in de elektronica-industrie vanwege de efficiëntie, schaalbaarheid en prestatievoordelen ervan.

Waarin verschilt Surface Mount-technologie van Through-Hole?

Het belangrijkste contrast tussen Surface Mount Technology (SMT) en Through-Hole Technology (THT) ligt in de manier waarop elektrische componenten op de PCB worden bevestigd:

Waarom een ​​PCB-montage voor opbouwmontage gebruiken?

• Hogere componentdichtheid:SMT maakt meer onderdelen op kleinere borden mogelijk.
• Lagere productiekosten:Automatisering verlaagt de arbeidskosten en herhaalbaarheidsfouten.
• Verbeterde elektrische prestaties:SMT verkort de leadlengte, waardoor de signaalkwaliteit verbetert.
• Snellere productiecycli:Geautomatiseerde pick-and-place- en reflow-processen versnellen de productie.
• Ontwerpflexibiliteit:Beide bordoppervlakken kunnen worden gevuld.

Welke componenten worden vaak gebruikt bij de opbouw van PCB-montage?

SMT omvat veel componenttypen. Dit zijn de meest voorkomende:

Wat zijn de belangrijkste processtappen bij opbouwmontage?

1. Sjabloonafdrukken:Soldeerpasta wordt met behulp van een stencil op PCB-pads aangebracht.
2. Pick-and-Place:Machines plaatsen SMD's nauwkeurig op soldeerpasta.
3. Reflow-solderen:PCB gaat door een reflow-oven om soldeerpasta te smelten.
4. Inspectie en kwaliteitscontrole:AOI-, röntgen- en optische controles verifiëren de nauwkeurigheid van de montage.
5. Laatste testen:Functionele tests bevestigen de prestaties.

Hoe om te gaan met algemene uitdagingen op het gebied van de vergadering?

SMT-assemblage kan met verschillende uitdagingen worden geconfronteerd, zoals tombstoneing, soldeerbruggen en open circuits. Best practices zijn onder meer:

• Optimaliseer PCB-indeling:Juist padontwerp en -afstand om soldeerproblemen te verminderen.
• Reflow-profiel afstemmen:Op maat gemaakte temperatuurprofielen voor consistente soldeerverbindingen.
• Gebruik hoogwaardige materialen:Betrouwbare soldeerpasta en componenten verbeteren de consistentie.
• Voer robuuste QA uit:Gebruik AOI, röntgenstraling en ICT om defecten vroegtijdig op te sporen.

Welke materialen zijn vereist voor SMT?

Hoe kan ik de kwaliteit en betrouwbaarheid van opbouwmontage garanderen?

Hoogwaardige opbouwmontage vereist strenge tests en validatie. De belangrijkste methoden zijn onder meer:

• Geautomatiseerde optische inspectie (AOI):Detecteert ontbrekende componenten, polariteit en soldeerproblemen.
• Röntgeninspectie:Onthult verborgen soldeerverbindingsdefecten.
• Testen in circuits (ICT):Test de elektrische prestaties op componentniveau.
• Functioneel testen:Verifieert het volledige circuitgedrag onder reële omstandigheden.

Gecombineerde QA zorgt ervoor dat PCB's voldoen aan de prestatie- en betrouwbaarheidsnormen die verwacht worden in moderne elektronica.

Wat zijn toekomstige trends op het gebied van PCB-montage voor opbouwmontage?

Verschillende belangrijke trends bepalen de toekomst van SMT:

• Miniaturisatie:Kleinere vormfactoren en micro-SMD-componenten.
• Geavanceerde automatisering:AI-gestuurde pick-and-place en realtime procesfeedback.
• 3D-geprinte elektronica:Additieve productie integreert met SMT.
• Slimme inspectie:Machine learning verbetert de detectie van defecten.

Deze trends zorgen ervoor dat Surface Mount PCB Assembly zich blijft ontwikkelen, waardoor de prestaties worden verbeterd en de productiecycli worden verkort.

Veelgestelde vragen

Wat is PCB-montage voor opbouwmontage?

PCB-montage voor opbouwmontage verwijst naar het proces waarbij elektronische componenten rechtstreeks op het oppervlak van een PCB worden gemonteerd met behulp van SMT-processen. Het vervangt de traditionele montage door gaten in de meeste moderne elektronica vanwege de voordelen op het gebied van efficiëntie en miniaturisatie.

Hoe verbetert Surface Mount-technologie de prestaties?

SMT verbetert de prestaties door de kabellengte te verkleinen, waardoor de inductie en weerstand worden verlaagd. Dit verbetert de signaalintegriteit en zorgt ervoor dat kaarten op hogere frequenties kunnen werken met minder ruis.

Welke industrieën profiteren het meest van opbouwmontage?

Industrieën zoals consumentenelektronica, automobielindustrie, medische apparatuur, lucht- en ruimtevaart en telecommunicatie zijn sterk afhankelijk van SMT vanwege de behoefte aan compacte, betrouwbare en hoogwaardige elektronische assemblages.

Welke uitdagingen bestaan ​​er bij opbouwmontage?

Uitdagingen zijn onder meer het beheer van zeer kleine componenten, het zorgen voor een nauwkeurige toepassing van soldeerpasta en het vermijden van defecten zoals tombstones of soldeerbruggen. Geavanceerde procescontrole- en inspectiesystemen zijn nodig om deze problemen te beperken.

Waarom is kwaliteitscontrole cruciaal bij SMT?

Kwaliteitscontrole zorgt voor betrouwbaarheid en functionaliteit van eindproducten. Met componenten met hoge dichtheid en geautomatiseerde assemblage kunnen defecten snel leiden tot storingen in het veld. Processen zoals AOI en röntgeninspectie onderkennen problemen vóór de definitieve tests.
