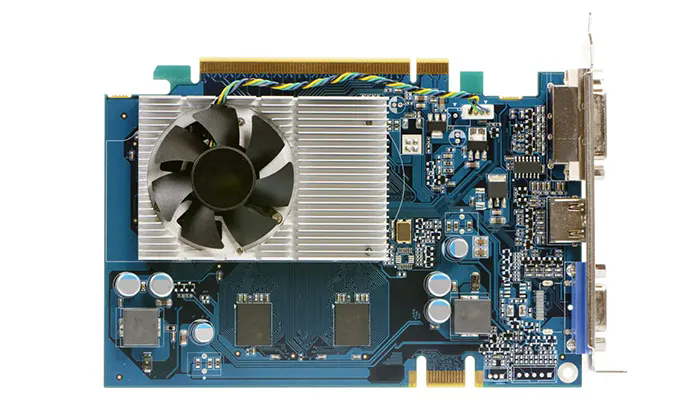

In de snelle evoluerende elektronicawereld van vandaag is de mogelijkheid om meerdere PCB-technologieën te combineren-rigid, flex, rigid-flex-in een enkele, geïntegreerde oplossing van cruciaal belang.Gemengde pcb -assemblagewint bekendheid omdat het het mogelijk maakt:
Compact, lichtgewicht ontwerp: fuseert rigide en flexibele substraten voor ruimtebesparende vormfactoren.
Verbeterde duurzaamheid en betrouwbaarheid: flexlagen absorberen mechanische stress, waardoor falen wordt verminderd.
Kostenefficiëntie: combineert processen om montagestappen, sourcing en inventaris te verminderen.
Huidige Google-zoekrends onthullen een grote vraag naar termen als "gemengde PCB-assemblageservices", "Rigid-Flex PCB-assemblage" en "Flex tot rigide PCB-integratie." Door dit artikel rond de centrale te structureren welke query - "Wat maakt gemengde PCB -assemblage onmisbaar voor de elektronica van vandaag?" - komen we nauw aansluiten bij de zoekopdracht van gebruikers en trending onderwerpen.

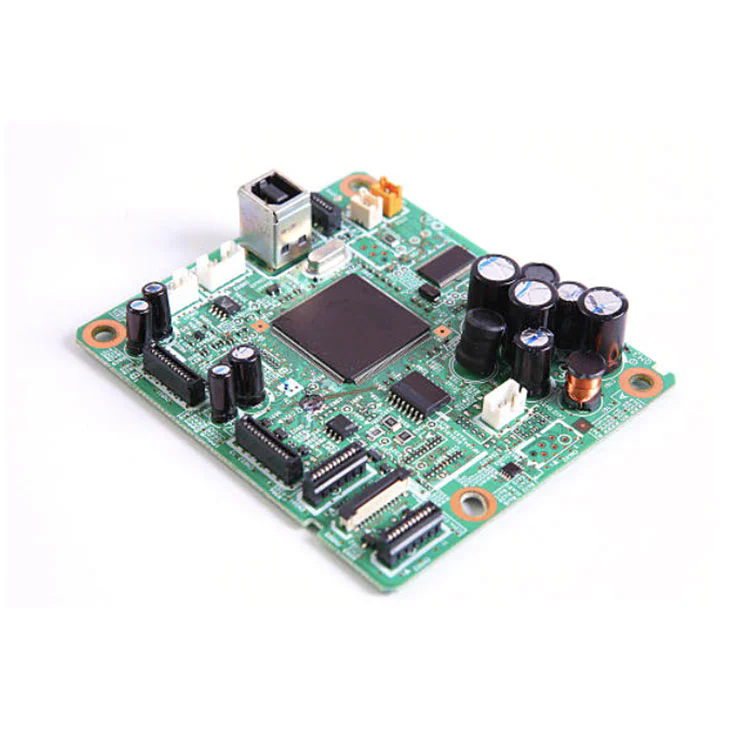

Hieronder is een geconsolideerd overzicht (in tabelvorm) met een gedetailleerde momentopname van gemengde PCB -assemblagevestigingen. Dit toont onze professionaliteit en duidelijkheid.
| Functie | Specificatie / beschrijving |
|---|---|
| Substraattypen | Stijve FR-4-lagen, polyimideflexlagen, starre flex-configuraties |
| Lagen tellen | Tot 20 lagen (mix van rigide + flex); Typische stapel: rigide 6-8 + flex 2-4 |
| Minimale sporen/ruimte | Rigide: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Via typen | Door hole Vias (Thv), microvias (diameter ≥ 50 µm), begraven en blinde vias |
| Koperen dikte | 1 oz (typisch); Tot 3 oz zwaarder koper voor hoogstroom flex segmenten |
| Flex Bend Radius | ≥ 10 x dikte, standaard: ≥ 0,5 mm buigradius voor 0,05 mm flexdikte |
| Soldermasker | Flexibel soldeermasker voor flexgebieden, star masker voor FR-4; naadloze overgang |
| Assemblagecomponenten | Oppervlaktemontage, door gat, gemengde SMT/THT-componenten; Flexzones kunnen verstijvers zijn |
| Thermisch beheer | Ingebedde koperen vlakken en thermische vias om hotspotgebieden te beheren |
| Kwaliteitsnormen | IPC-6013 (Flex), IPC-6012 (rigide), IPC-6018 (rigid-flex), IPC-A-600 Klasse 2; ROHS / Reach Compliance |
Wat zijn het meest kritische ontwerp- en procesoverwegingen bij het plannen van een gemengde PCB -assemblage?
Materiaalcompatibiliteit en stack-up planning
Het samenspel tussen rigide FR-4 en flexibele polyimidelagen moet zorgvuldig worden ontworpen om delaminatie tijdens flex te voorkomen. Het regelen van de coëfficiënt van thermische expansie (CTE) over lagen zorgt voor langdurige betrouwbaarheid door thermische cycli.
Trace en via integriteit in flexzones
Flexzones vereisen strakkere toleranties: dunnere koperen lagen, gecontroleerde sporen/ruimte en geoptimaliseerd via ontwerp (bijv. Gevulde en vergulde microvias) om vermoeidheid door buigen te weerstaan.
Bendradius, flex leven en mechanische stress
Het specificeren van de juiste buigstralen (≥ 10 x dikte) en het uitvoeren van flex-life testen onder beoogde dynamische omstandigheden zorgt ervoor dat de flex secties operationele beweging doorstaan.
Verstijvers integratie voor componentassemblage
Tijdelijke of permanente verstijvers (bijv. FR-4 vellen of lijmachtig polyimide) worden vaak gebruikt om rigide ondersteuning te simuleren tijdens SMT/THT-assemblage op flexzones, waardoor nauwkeurige plaatsing en solderen worden gezorgd, vervolgens verwijderd indien nodig.
Thermische en signaalroutering
Gemengde PCB's combineren vaak een krachtige of RF-circuits. Juiste thermische via arrays en grondvliegtuigen, gekoppeld aan een zorgvuldige laagopdracht, handhaven signaalintegriteit en warmtedissipatie.
Fabricage- en kostenafwegingen
Balancerende complexiteit versus kosten: toenemende laagtellingen, microvias of zwaar koper verhoogt de prijs. Vroege DFM-beoordelingen (ontwerp voor de productie) zijn essentieel om haalbaarheid en kosteneffectiviteit te valideren.
Test- en inspectiemogelijkheden
Gemengde ontwerpen kunnen de standaard AOI of röntgenfoto beperken; Aangepaste armaturen, flexvriendelijke testmallen of vliegende sonde-testen kunnen nodig zijn om connectiviteit en plaatsing van componenten te valideren.
V1: Waar wordt gemengde PCB -assemblage voor gebruikt?
A1: Het wordt gebruikt waar oplossingen voor rigide alleen tekortschieten-zoals wearables, opvouwbare apparaten, medische implantaten, ruimtevaartsensor arrays-elke toepassing die flexibiliteit, compactheid en betrouwbaarheid eist.
V2: Hoe kunt u zorgen voor betrouwbaarheid tussen flex-rigide overgangen?
A2: door een zorgvuldige stapelontwerp (bijpassende CTE), gecontroleerde buigstralen, epoxy of lijmbinding in overgangszones, correct via plateren en testen onder gesimuleerde mechanische cycli.
Gemengde PCB -assemblage staat voorop in het moderne elektronicaontwerp - het oplossen van ongeëvenaarde integratie van rigide en flexibele technologieën. De sleutel ligt in zorgvuldige stapelplanning, trace/via precisie, mechanische flextests, DFM-analyse en stringente QA om zowel prestaties als levensvatbaarheid van kosten te garanderen.
Wanneer het correct wordt gedaan - designregels voor het ontwerpen van experts, robuuste materialen en precieze productie - gemengde PCB -assemblage ontgrendelt nieuwe productmogelijkheden in geavanceerde wearables, medische, ruimtevaart, automotive en consumentenapparaten.
BijFanway, we brengen meer dan twee decennia expertise in geavanceerde PCB en rigide flex-fabricage. Onze gemengde PCB-assemblageservices combineren hoogwaardige materialen, toonaangevende normen (IPC-compliance, ROHS/Reach) en op maat gemaakte DFM-ondersteuning om duurzame, krachtige oplossingen op schaal te bereiken.
Of u nu prototyping of ramping naar de productie van een hoge volume, ons team zorgt voor uitmuntendheid van ontwerp-tot-levering.Neem contact met ons opVandaag om uw productontwerpen te verheffen met precisie-ontworpen oplossingen voor gemengde PCB-assemblage.
