Hoogfrequente printplaattechnologie is essentieel voor moderne RF-, microgolf- en snelle digitale systemen die in het GHz-bereik werken. Naarmate de frequenties toenemen, worden signaalverlies, impedantie-mismatch en elektromagnetische interferentie kritische ontwerpuitdagingen. Deze uitgebreide gids legt uit hoe hoogfrequente PCB's de signaalintegriteit verbeteren, onderzoekt materialen, ontwerpstrategieën, productieprocessen, kostenfactoren en praktische oplossingen voor veel voorkomende technische pijnpunten. Of u nu 5G-modules, autoradar, satellietsystemen of hogesnelheidscommunicatieapparatuur ontwikkelt, dit artikel biedt duidelijke technische inzichten om u te helpen stabiele en betrouwbare prestaties te bereiken.

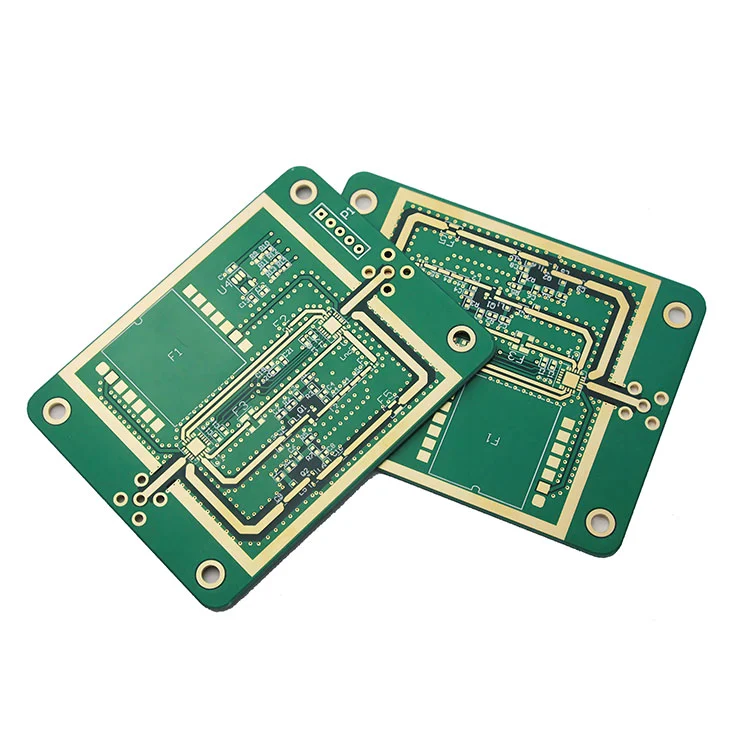

Een hoogfrequente PCB is ontworpen om betrouwbaar te werken bij frequenties die doorgaans hoger zijn dan 500 MHz en zich vaak uitstrekken tot multi-GHz-bereiken. Op deze niveaus kunnen zelfs kleine variaties in diëlektrische eigenschappen, koperruwheid en spoorgeometrie het circuitgedrag aanzienlijk beïnvloeden.
In tegenstelling tot conventionele printplaten vereisen hoogfrequente PCB-ontwerpen materialen met weinig verlies, strak gecontroleerde impedantie en nauwkeurige productietoleranties om voorspelbare signaaloverdracht te garanderen.
Naarmate de frequentie toeneemt:
Hoogfrequente PCB-technologie pakt deze uitdagingen aan door geavanceerde materialen te combineren met geoptimaliseerde ontwerpmethodologieën.
| Materiaal | Diëlektrische constante (Dk) | Verliestangens (Df) | Sollicitatie |
|---|---|---|---|
| Gemodificeerde FR-4 | 4,2–4,5 | 0,015–0,02 | Lagere GHz-ontwerpen |
| Rogers-laminaat | 2,2–3,5 | 0,0009–0,003 | RF en magnetron |
| PTFE-gebaseerd | 2,0–2,5 | Ultralaag | Satelliet en radar |
| Koolwaterstof Keramiek | 3,0–3,5 | Laag | Automobiel 77GHz-radar |
Fabrikanten zoals Shenzhen Fanway Technology Co., Ltd valideren zorgvuldig de diëlektrische stabiliteit en consistentie vóór productie.
Effectief stapelontwerp verbetert de afscherming en signaalintegriteit.
| Laag | Functie |
|---|---|
| Bovenkant | RF-signaalroutering |
| Binnen 1 | Grondvlak |
| Binnen 2 | Machtsvliegtuig |
| Onderkant | Afscherming/secundaire signalen |
Een juiste aardreferentie minimaliseert EMI en verbetert de impedantieconsistentie.
De productie van hoogfrequente PCB's vereist:
Shenzhen Fanway Technologie Co., Ltd implementeert strikte procescontrole om stabiele elektrische prestaties over batches te garanderen.
Kostenfactoren zijn onder meer materiaalkeuze, aantal lagen, impedantietolerantie en testcomplexiteit. Hybride stapelontwerpen die RF-materialen combineren met standaardkernen kunnen een evenwicht bieden tussen kosten en prestaties.
Evalueer:
Shenzhen Fanway Technologie Co., Ltd biedt uitgebreide oplossingen voor de productie van hoogfrequente PCB's, waaronder hybride platen met meerdere materialen, nauwkeurige impedantiecontrole, snelle prototyping en strikte testprocedures. Hun technische team ondersteunt klanten vanaf ontwerpbeoordeling tot massaproductie, waardoor consistente prestaties in GHz-toepassingen worden gegarandeerd.
Vraag 1: Met welke frequentie moet ik hoogfrequente PCB-materialen overwegen?
Over het algemeen boven 500 MHz, vooral bij gebruik in multi-GHz-bereiken.
Vraag 2: Kan standaard FR-4 RF-toepassingen aan?
Slechts beperkte ontwerpen met lagere frequentie; speciale RF-materialen hebben de voorkeur vanwege een betere stabiliteit.
Vraag 3: Wat is de meest kritische parameter?
Verliestangens (Df) heeft een aanzienlijke invloed op de signaalverzwakking.
Vraag 4: Hoe verminder ik signaalreflectie?
Zorg voor nauwkeurige impedantiecontrole en een goed stapelontwerp.
Vraag 5: Hoe kan ik mijn project starten?
Raadpleeg een ervaren fabrikant om de ontwerpbestanden te beoordelen vóór de fabricage.
Hoogfrequente PCB's spelen een beslissende rol bij het handhaven van de signaalintegriteit, het minimaliseren van verliezen en het garanderen van stabiele prestaties in geavanceerde GHz-systemen. Van materiaalkeuze tot precisieproductie, elk detail is belangrijk.
Als u op zoek bent naar betrouwbare, hoogwaardige productieondersteuning voor hoogfrequente PCB's,Shenzhen Fanway Technologie Co., Ltdstaat klaar om deskundige begeleiding en uitmuntende productie te bieden.
Heeft u een nieuw RF- of hogesnelheidsproject in ontwikkeling?Contactons vandaag nog om uw technische vereisten te bespreken en een oplossing op maat te ontvangen voor uw hoogfrequente PCB-behoeften.
