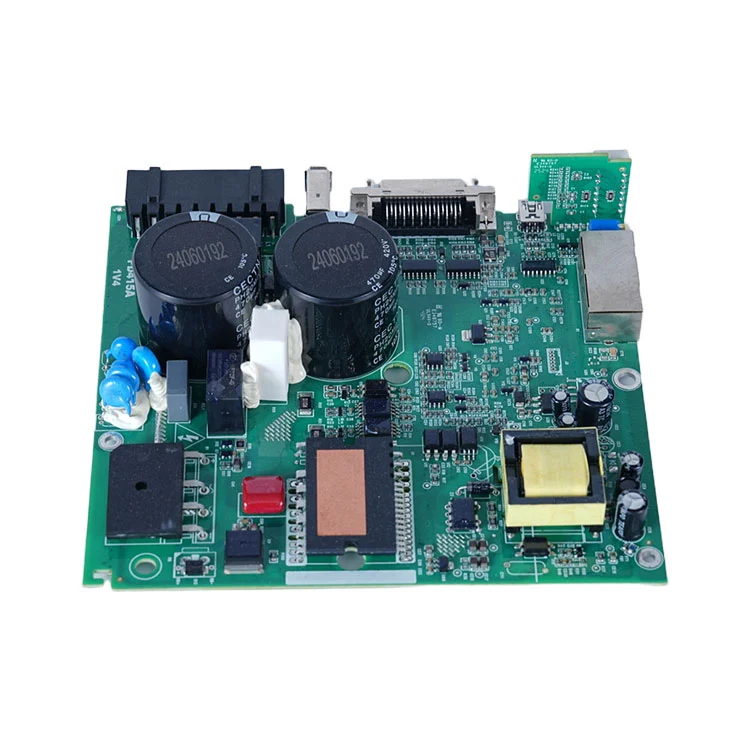

Prototype PCB-assemblagespeelt een cruciale rol in de moderne elektronicaproductie. Het stelt ingenieurs en ontwerpers in staat circuitontwerpen te testen, valideren en optimaliseren voordat ze overgaan tot volledige productie. Door een prototype-PCB te assembleren kunnen potentiële ontwerpfouten vroegtijdig worden geïdentificeerd, waardoor een hogere betrouwbaarheid en lagere productiekosten worden gegarandeerd. Bij Shenzhen Fanway Technology Co., Ltd zijn we gespecialiseerd in het leveren van hoogwaardige prototype PCB-assemblagediensten die zijn afgestemd op de eisen van zowel startups als gevestigde bedrijven.
Bij een prototype PCB-assemblage worden doorgaans elektronische componenten op een printplaat gesoldeerd om een werkend prototype te creëren. Dit proces verifieert niet alleen de elektrische prestaties van het ontwerp, maar biedt ook een tastbaar model voor productdemonstraties, testen en verdere ontwikkeling.
Prototype PCB-assemblage omvat verschillende belangrijke stappen die ervoor zorgen dat het eindproduct aan de ontwerpspecificaties voldoet:
PCB-fabricage:De eerste stap betreft het vervaardigen van de printplaat op basis van het ontwerpbestand (Gerberbestanden). De uiterst nauwkeurige fabricage zorgt ervoor dat de lay-out van het bord overeenkomt met het beoogde circuit.
Componenteninkoop:Alle elektronische componenten, inclusief weerstanden, condensatoren, IC's en connectoren, worden aangeschaft volgens de Bill of Materials (BOM).
Assemblageproces:Componenten worden op de printplaat gemonteerd met behulp van Surface Mount Technology (SMT) of Through-Hole Technology (THT). Afhankelijk van de complexiteit kunnen geautomatiseerde machines of handmatige montagetechnieken worden gebruikt.
Solderen:Door solderen worden de componenten elektrisch en mechanisch vastgezet. Reflow-solderen is gebruikelijk voor SMT, terwijl golf- of handsolderen wordt gebruikt voor THT-componenten.
Inspectie en testen:Door solderen worden de componenten elektrisch en mechanisch vastgezet. Reflow-solderen is gebruikelijk voor SMT, terwijl golf- of handsolderen wordt gebruikt voor THT-componenten.
Dit proces zorgt ervoor dat de Prototype PCB Assembly niet alleen functioneert zoals bedoeld, maar ook dient als een betrouwbare referentie voor massaproductie.
Professionele prototype-PCB-assemblage vereist strikte naleving van technische specificaties. Hieronder vindt u een tabel met een samenvatting van de typische parameters:
| Parameter | Beschrijving |
|---|---|
| Bordgrootte | Minimaal: 10 mm x 10 mm, maximaal: 500 mm x 500 mm |
| Aantal lagen | 1–12 lagen, afhankelijk van de complexiteit van het ontwerp |
| Componenttypen | SMT, THT, Gemengde Assemblage |
| Soldeer masker | Groen, rood, blauw of aangepast |
| Oppervlakteafwerking | HASL, ENIG, OSP of immersiezilver |
| Nauwkeurigheid van plaatsing van componenten | ±0,05 mm voor SMT-componenten |
| Testen en inspectie | AOI, röntgenfoto, functioneel testen |
Shenzhen Fanway Technologie Co., Ltdzorgt ervoor dat elke prototype PCB-assemblage aan deze normen voldoet, wat een hoge betrouwbaarheid en reproduceerbaarheid oplevert.
Veel bedrijven vragen zich misschien af waarom de assemblage van prototypen nodig is voordat er op volledige schaal kan worden geproduceerd. Dit zijn de belangrijkste voordelen:
Foutdetectie:Vroegtijdige identificatie van ontwerpfouten voorkomt kostbare fouten bij massaproductie.
Ontwerpvalidatie:Ingenieurs kunnen de prestaties testen onder reële omstandigheden.
Tijdefficiëntie:Rapid prototyping versnelt de productontwikkelingscycli.
Kosteneffectief:Het opsporen en corrigeren van problemen in de prototypefase is veel goedkoper dan het herwerken van in massa geproduceerde borden.
In wezen vermindert Prototype PCB Assembly het risico, bespaart het tijd en zorgt het voor een betere productkwaliteit.
Hoogwaardige prototype-PCB-assemblage is afhankelijk van de combinatie van bekwame techniek, geavanceerde apparatuur en strikte kwaliteitscontrole:
Componentverificatie:Bevestiging dat alle onderdelen voldoen aan de specificaties vóór montage.
Precisieplaatsing:Zorgen voor de veiligheid en betrouwbaarheid van diagnose- en bewakingsapparatuur.
Gecontroleerd solderen:Reflow- en golfsoldeerparameters worden nauwlettend in de gaten gehouden om defecten te voorkomen.
Grondig testen:Functioneel testen zorgt ervoor dat het geassembleerde bord voldoet aan de elektrische en mechanische eisen.
Shenzhen Fanway Technologie Co., Ltdmaakt gebruik van deze best practices en garandeert prototype-PCB's die klaar zijn voor betrouwbare evaluatie en verdere ontwikkeling.
Vraag 1: Wat is het verschil tussen prototype-PCB-assemblage en productie-PCB-assemblage?
A1:Prototype PCB-assemblage is ontworpen voor testen en validatie. Het gaat meestal om kleine hoeveelheden en voor complexe componenten kan handmatige montage nodig zijn. Productie-PCB-assemblage richt zich op grootschalige productie met geoptimaliseerde processen voor snelheid en kostenefficiëntie.
Vraag 2: Hoe lang duurt het om een prototype PCB-assemblage te voltooien?
A2:De doorlooptijd is afhankelijk van de complexiteit van het bord en de beschikbaarheid van componenten. Meestal varieert dit van 5 tot 15 werkdagen. Shenzhen Fanway Technology Co., Ltd biedt versnelde diensten voor urgente projecten.
Vraag 3: Kan ik mijn ontwerp testen tijdens de prototype-PCB-assemblagefase?
A3:Ja, functioneel testen is een standaard onderdeel van de assemblage van prototypes. Hierdoor kunnen ontwerpers circuits verifiëren, software-integratie testen en de ontwerpprestaties optimaliseren voordat ze overgaan tot massaproductie.
Prototype PCB-assemblage is essentieel in meerdere sectoren:
Consumentenelektronica:Snelle iteratie voor smartphones, wearables en smarthome-apparaten.
Auto-elektronica:Testen van besturingsmodules, sensoren en display-eenheden.
Kosteneffectief:Zorgen voor de veiligheid en betrouwbaarheid van diagnose- en bewakingsapparatuur.
Industriële automatisering:Validatie van regelcircuits en IoT-apparaten.
Shenzhen Fanway Technologie Co., Ltdbedient klanten in deze sectoren en biedt op maat gemaakte oplossingen om aan specifieke projectvereisten te voldoen.
Prototype PCB-assemblage is een cruciale stap bij het omzetten van innovatieve ideeën in functionele elektronische producten. Door gebruik te maken van professionele assemblagediensten kunnen bedrijven fouten minimaliseren, de prestaties optimaliseren en hun productontwikkelingscycli versnellen.Shenzhen Fanway Technologie Co., Ltdbiedt deskundige prototype PCB-assemblagediensten met de nadruk op kwaliteit, precisie en betrouwbaarheid. Voor bedrijven die hun elektronische ontwerpen willen omzetten in volledig functionele prototypes,contact opnemenShenzhen Fanway Technologie Co., Ltdis de eerste stap op weg naar succes.
