In de hedendaagse elektronica-industrie groeit de vraag naar krachtige en duurzame gedrukte printplaten (PCB's) snel.Zware koperen printplaatS, ook bekend als dikke koperen PCB's, zijn een voorkeursoplossing geworden voor industrieën die een hoge stroomcapaciteit, superieur thermisch beheer en verbeterde betrouwbaarheid onder extreme omstandigheden vereisen. Van automotive energiesystemen tot apparatuur voor hernieuwbare energie, deze boards spelen een cruciale rol in de moderne elektronica.

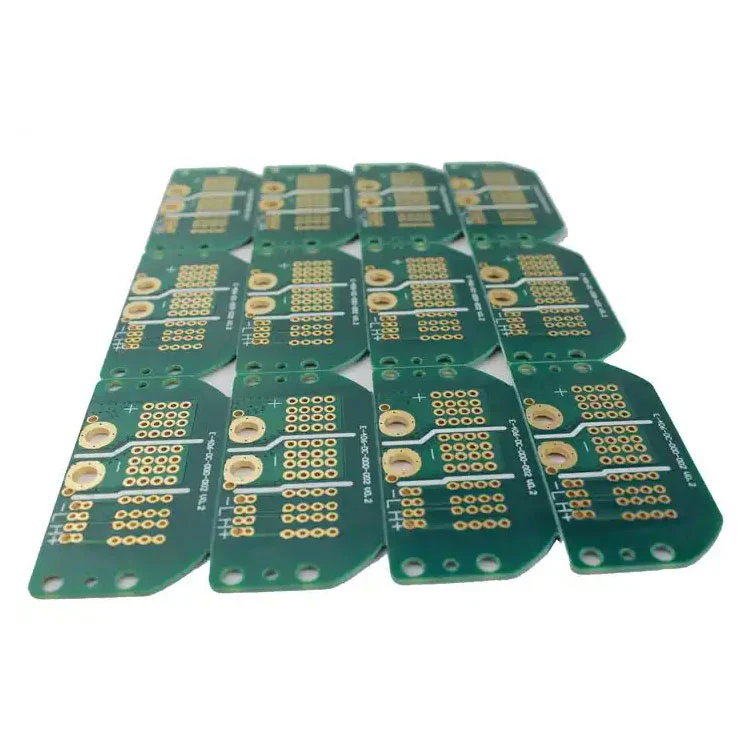

Een zware koperen printplaat is een type gedrukte printplaat dat koperen geleiders met een dikte bevat variërend van 3 oz/ft² tot 20 oz/ft² of meer. In tegenstelling tot standaard PCB's, die meestal koperen lagen van 1 oz/ft² of minder gebruiken, zijn zware koperen PCB's ontworpen om aanzienlijk hogere stroombelastingen te verwerken en bestand tegen extreme thermische spanning.
Hoge stroom draagvermogen - Dikkere koperen lagen stellen de PCB in staat om hogere stromen te verwerken zonder het circuit te oververhitting of te beschadigen.
Verbeterde thermische beheer - zware koperen PCB's verdwijnen effectiever warmte, waardoor ze ideaal zijn voor toepassingen waar de stroomdichtheid hoog is.
Verbeterde mechanische sterkte - De dikkere koperen plating voegt stijfheid en duurzaamheid toe, waardoor het bord kan weerstaan om harde bedrijfsomgevingen te weerstaan.
Compacte ontwerpmogelijkheden-Ontwerpers kunnen hoogstroom- en laagstroomcircuits integreren in hetzelfde bord, waardoor de totale grootte en het gewicht worden verminderd.
Betere betrouwbaarheid-Met een verminderd risico op circuitfalen onder hoge belastingen, zijn deze boards goed geschikt voor missiekritieke toepassingen.
Zware koperen PCB's zijn met name van vitaal belang in stroomelektronica, autosystemen, industriële apparatuur, oplossingen voor hernieuwbare energie en ruimtevaarttechnologieën. Door de koperen dikte te vergroten, kunnen ingenieurs zorgen voor een efficiënte stroomstroom en de kansen op thermisch gerelateerde storingen verminderen, waardoor deze borden een noodzaak zijn voor moderne elektronica.
Bij het selecteren van een zware koperen PCB spelen technische specificaties een sleutelrol bij het bepalen van de prestaties en geschiktheid voor uw toepassing. Hieronder is een uitgebreide tabel die de typische specificaties van onze zware koperen PCB's samenvat:
| Specificatie | Details |
|---|---|
| Koperen dikte | 3 oz/ft² tot 20 oz/ft² (aanpasbaar) |
| Lagen tellen | 1 tot 32 lagen |
| Basismateriaal | FR4, Rogers, Polyimide, Metal Core |
| Borddikte | 0,8 mm tot 6,0 mm |
| Oppervlakte -afwerking | Hasl, unaniem, osp, onderdompeling zilver, enepig |
| Soldermasker | Groen, blauw, rood, zwart, wit |
| Minimale sporenbreedte | 3 mil |
| Minimale afstand | 3 mil |
| Thermische geleidbaarheid | Hoog, geoptimaliseerd voor warmtedissipatie |
| Bedrijfstemperatuur | -55 ° C tot +150 ° C |
| Toepassingen | Power Electronics, Automotive, Aerospace, Industrial Machinery, Solar omvormers |
Door de juiste specificaties te kiezen, kunnen ingenieurs de PCB optimaliseren voor omgevingen met een hoge stroom, hoge temperatuur of hoge betrouwbaarheid. Stroomconverters en elektrische voertuigcontrollers vereisen bijvoorbeeld planken met koperdiktes boven 8 oz, terwijl industriële motorrijders mogelijk nog hogere capaciteiten nodig hebben.
Het productieproces van zware koperen PCB's verschilt aanzienlijk van standaard PCB's vanwege de verhoogde koperen dikte. Gespecialiseerde technieken worden gebruikt om duurzaamheid en nauwkeurigheid te garanderen.
Het proces begint met het selecteren van laminaten van hoge kwaliteit zoals FR4- of metaal-core substraten. Het gekozen materiaal moet bestand zijn tegen extreme warmte en mechanische spanning.
Standaard PCB's gebruiken eenvoudige etsprocessen, maar zware koperen PCB's vereisen differentiële etsen om precieze geleidersvormen te garanderen zonder ondermijning. Dit is cruciaal voor het handhaven van de integriteit van dikke koperen sporen.
Platingstechnologie wordt gebruikt om koperen dikte op te bouwen, zowel op het oppervlak als binnen de Via's. Door de gat plating verhoogt de stroom tussen lagen en voorkomt oververhitting.
Meerdere koperen lagen worden gelamineerd onder hoge temperatuur en druk. Gespecialiseerde harssystemen worden gebruikt om delaminatie te voorkomen en de structurele integriteit te behouden.
Soldeermaskers op hoge temperatuur worden toegepast om koperen sporen te beschermen. Oppervlakte -afwerkingen zoals Enig of HASL worden toegevoegd om soldeerbaarheid en corrosieweerstand te verbeteren.
Elk bord ondergaat elektrische testen, thermische cyclische tests en betrouwbaarheidscontroles om ervoor te zorgen dat het voldoet aan de stringente industrienormen.
Dit zeer gecontroleerde proces zorgt ervoor dat zware koperen PCB's uitzonderlijke prestaties, duurzaamheid en veiligheid leveren, waardoor ze geschikt zijn voor missiekritische toepassingen.
Zware koperen PCB's worden op grote schaal gebruikt in industrieën waar hoge stroom, extreme temperaturen en betrouwbaarheid cruciaal zijn.
Gebruikt in omvormers, gelijkrichters en vermogensconverters, deze planken verwerken hoge stromen zonder de prestaties in gevaar te brengen.
Controllers van elektrische voertuigen, batterijbeheersystemen en LED-koplampen zijn afhankelijk van zware koperen PCB's voor thermische efficiëntie en duurzaamheid op lange termijn.
Zware motoren, robotsystemen en fabrieksautomatiseringsmachines vereisen PCB's die bestand zijn tegen constante hoge stromen en temperaturen.
Solar -omvormers, windturbines en energieopslagsystemen zijn afhankelijk van zware koperen PCB's om fluctuerende belastingen efficiënt te beheren.
In missiekritieke omgevingen is betrouwbaarheid niet-onderhandelbaar. Zware koperen PCB's bieden stabiele prestaties onder extreme stressomstandigheden.
A: Een standaard PCB maakt meestal gebruik van koperen dikte tot 1 oz/ft², terwijl een zware koper -printplaat varieert van 3 oz/ft² tot 20 oz/ft² of meer. Door het dikkere koper kan zware koperen PCB's hogere stromen dragen, warmtedissipatie verbeteren en extreme mechanische stress verwerken, waardoor ze ideaal zijn voor krachtige toepassingen.
A: De koperen dikte hangt af van uw huidige belasting, bedrijfstemperatuur en ontwerpbeperkingen. Bijvoorbeeld:
Toepassingen onder 3A kunnen 1 oz koper gebruiken.
Toepassingen tussen 3A-10A vereisen over het algemeen 2 oz tot 4 oz koper.
High-Power-systemen boven 10A vereisen vaak 8 oz of dikker koper.
Raadpleeg met een ervaren PCB -fabrikant zorgt voor een optimale koperen dikte voor de behoeften van uw project.
In een tijdperk waarin elektronica krachtiger, betrouwbaarder en efficiënter moet zijn, bieden zware koperen PCB's ongeëvenaarde voordelen. Ze leveren superieure huidige draagkracht, uitzonderlijk thermisch beheer en duurzame duurzaamheid in verschillende industrieën zoals automotive, hernieuwbare energie, industriële automatisering en ruimtevaart.
BijFanway, we zijn gespecialiseerd in de productie van hoogwaardige zware koperen PCB's die zijn afgestemd op de exacte specificaties van uw project. Met geavanceerde productiemogelijkheden en strikte kwaliteitscontrole zorgen we voor een optimale prestaties voor uw krachtige toepassingen.
Als u op zoek bent naar een vertrouwde partner om duurzame, efficiënte en kosteneffectieve zware koperen PCB-oplossingen te leveren,Neem contact met ons op om uw vereisten te bespreken.
