Deze gids legt het uit Meerlaagse printplaat technologie – wat het is, hoe het verschilt van enkel- en dubbellaagse PCB’s, waarom het van cruciaal belang is in moderne elektronica, hoe productie werkt en de beste ontwerppraktijken. Met inzichten vanShenzhen Fanway Technologie Co., Ltd, biedt dit artikel ingenieurs, ontwerpers en inkoopprofessionals bruikbare kennis en veelgestelde vragen.

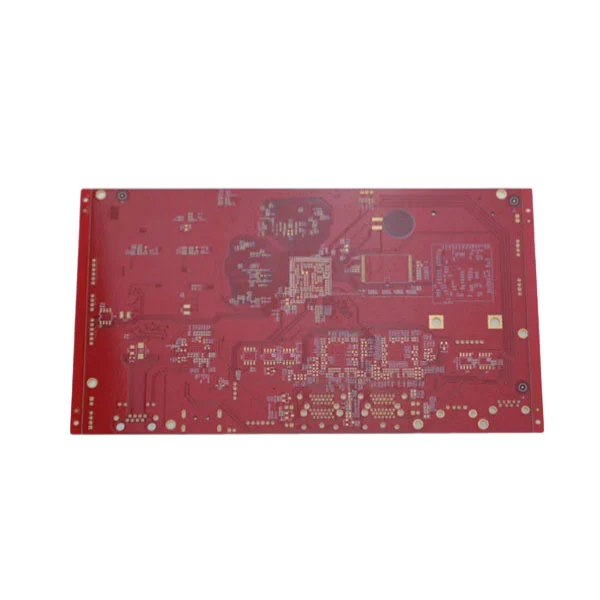

A Meerlaagse printplaat— of meerlaagse printplaat — is een plaat die is samengesteld uit drie of meer geleidende lagen (meestal koper), gescheiden door isolatiemateriaal en aan elkaar gehecht door middel van laminering. In tegenstelling tot enkel- of dubbellaagse PCB's maken meerlaagse ontwerpen een hogere routeringsdichtheid, betere prestaties en complexere elektrische verbindingen mogelijk binnen een compact formaat. Bedrijven vinden het leukShenzhen Fanway Technologie Co., Ltdgespecialiseerd in het bouwen van zeer betrouwbare meerlaagse PCB's voor geavanceerde elektronica in de telecommunicatie-, medische apparatuur- en ruimtevaartsector.
Meerlaagse PCB's werken door afwisselend geleidende koperlagen en isolerende prepreg/glasvezelplaten te stapelen. Dankzij het ontwerp in dwarsdoorsnede kunnen signalen tussen interne en externe lagen reizen via geplateerde doorgaande gaten (PTH's) of via's. Gecontroleerde impedantie, voedingsvlakken en signaalintegriteitsstrategieën zorgen voor een betrouwbare werking bij hoge frequenties.
| Laagtype | Beschrijving |
|---|---|
| Signaallaag | Leidt circuits en verbindingen. |
| Machtsvliegtuig | Verdeelt kracht en grond; vermindert geluid. |
| Kern | Stijf basissubstraat dat sterkte biedt. |
| Prepreg | Isolerende lijm die lagen verbindt. |
De interne lagen zorgen voor extra routering en snelle signaalpaden, terwijl de buitenste lagen de assemblage van componenten ondersteunen. Door een zorgvuldig stapelontwerp, zoals fabrikantenShenzhen Fanway Technologie Co., Ltdzorgen voor minimale overspraak en optimale elektrische prestaties.
Meerlaagse PCB's bieden verschillende voordelen ten opzichte van eenvoudigere printplaten. Hieronder staan de belangrijkste redenen waarom ingenieurs er de voorkeur aan geven:
Meerlaagse PCB's zijn essentieel in industrieën die complexe, betrouwbare elektronica vereisen:
Fabrikanten houden vanShenzhen Fanway Technologie Co., Ltdondersteunen de productie van grote volumes voor deze sectoren met gecontroleerde impedantie en nauwe toleranties die essentieel zijn voor prestatiekritische toepassingen.
Het ontwerpen van een succesvolle meerlaagse PCB vereist gespecialiseerd gereedschap, ervaren ingenieurs en strikte naleving van elektrische en mechanische beperkingen. Dit zijn de belangrijkste stappen in het ontwerpproces:
Ontwerpteams vanShenzhen Fanway Technologie Co., Ltdwerk samen met klanten om stapel- en lay-outstrategieën te valideren, waardoor productiesucces en betrouwbare eindproducten worden gegarandeerd.
Het bouwen van meerlaagse PCB's is complexer dan enkellaagse printplaten vanwege de hogere precisie en materiaalgebruik. Typische uitdagingen zijn onder meer:
Deskundige fabrikanten houden vanShenzhen Fanway Technologie Co., Ltdimplementeer strenge procescontroles en testprocedures om deze risico's te beperken en hoge opbrengsten en productbetrouwbaarheid te garanderen.
Vraag: Wat betekent “meerlaagse PCB”?
A: Een meerlaagse PCB verwijst naar een printplaat met drie of meer geleidende koperlagen, gescheiden door isolatiemateriaal. Deze lagen zijn aan elkaar gelamineerd om een enkel bord te creëren dat in staat is om complexe signaalroutering in geavanceerde elektronica te verwerken.
Vraag: Waarin verschilt een meerlaagse PCB van een dubbellaagse PCB?
A: Een dubbellaagse PCB heeft slechts twee koperlagen (boven en onder) voor routering, terwijl een meerlaagse PCB interne lagen bevat die een veel grotere verbindingsdichtheid, betere prestaties en verbeterde signaalintegriteit mogelijk maken, waardoor deze ideaal is voor hogesnelheidstoepassingen.
Vraag: Waarom zijn stroom- en aardvlakken belangrijk bij meerlaagse PCB's?
A: Voedings- en aardvlakken bieden referentieoppervlakken met lage impedantie die de elektrische prestaties verbeteren, ruis verminderen en de EMI-controle verbeteren. Deze vlakken helpen ook de stroom gelijkmatig over de componenten te verdelen.
Vraag: Welke typische materialen worden gebruikt bij de vervaardiging van meerlaagse PCB's?
A: Materialen zijn onder meer koperfolie voor geleidende lagen, prepreg (met hars geïmpregneerde glasvezel) voor isolatie en hechting, en kernsubstraten die mechanische ondersteuning bieden. Het selecteren van de juiste materialen heeft invloed op prestatiefactoren zoals de diëlektrische constante en thermische stabiliteit.
Vraag: Kunnen meerlaagse PCB's worden gerepareerd?
A: Het repareren van meerlaagse PCB's is een grotere uitdaging dan enkellaagse platen vanwege ondergrondse lagen en via's. Kleine oppervlakteproblemen kunnen soms worden verholpen, maar diepere fouten vereisen mogelijk geavanceerde technieken of volledige vervanging, afhankelijk van de schade.
Vraag: Hoe testen fabrikanten meerlaagse PCB's?
A: Fabrikanten maken gebruik van geautomatiseerde optische inspectie (AOI), testen met vliegende sondes, röntgenbeelden en elektrische continuïteitstests om ervoor te zorgen dat elke laag en verbinding voldoet aan de ontwerpspecificaties. Shenzhen Fanway Technology Co., Ltd volgt strenge testprotocollen om betrouwbare borden te leveren.
