FR4-printplaatis een van de meest gebruikte printplaatsubstraten in de elektronica-industrie. In dit uitgebreide artikel onderzoeken we waar FR4 PCB voor staat, hoe het wordt vervaardigd, waar het wordt toegepast en waarom het een hoeksteenmateriaal blijft voor het ontwerp en de productie van moderne elektronica.
Dit artikel legt de betekenis uit van FR4 PCB, de eigenschappen, productieprocessen, voordelen, beperkingen, toepassingen in de echte wereld en vergelijkingen met alternatieve PCB-materialen. Het biedt praktische inzichten voor ingenieurs, hobbyisten, kopers en technologieliefhebbers. U vindt ook een gedetailleerde FAQ-sectie die veelgestelde vragen met betrekking tot FR4-PCB's beantwoordt.

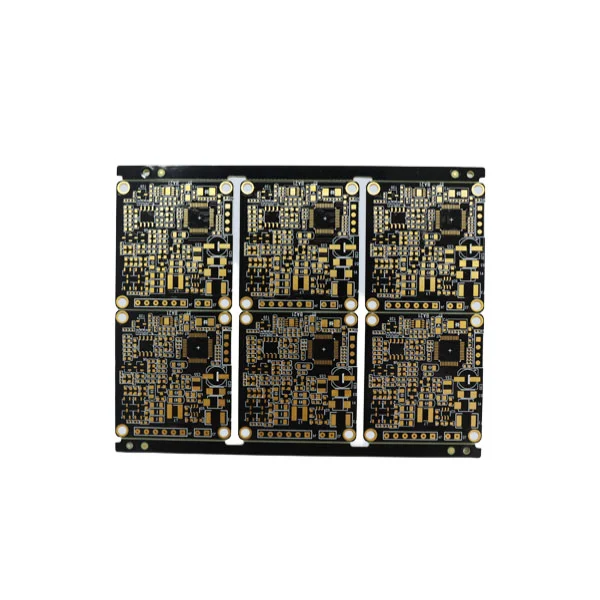

EenFR4-printplaatverwijst naar een printplaat die gebruikmaakt vanFR4als basismateriaal. FR4 staat voor “Flame Retardant 4”, een klasseaanduiding die wordt toegekend aan met glasvezel versterkt epoxylaminaatmateriaal. Het is het de facto standaardsubstraat dat in de meeste elektronica wordt gebruikt vanwege de sterke mechanische sterkte, uitstekende elektrische isolatie en het vermogen om in een breed temperatuurbereik te werken.
De term ‘PCB’ betekent een platform dat elektronische componenten met elkaar verbindt via geëtste koperen schakelingen en doorgeplateerde gaten. In combinatie met FR4 vormt het een duurzaam en betrouwbaar bord dat geschikt is voor alles, van goedkope consumentenelektronica tot industriële besturingssystemen.
Het vervaardigen van een FR4-PCB omvat verschillende precieze stappen om consistentie en kwaliteit te garanderen. De fundamentele elementen omvatten koperfolie, FR4-laminaatplaten en een reeks processen die grondstoffen omzetten in functionele printplaten.
Het kiezen van FR4-materiaal voor PCB-fabricage biedt een reeks voordelen die het ideaal maken voor veel toepassingen. De uitgebalanceerde prestaties, kosteneffectiviteit en veelzijdigheid dragen bij aan de brede acceptatie ervan.
Bij het selecteren van een materiaal voor PCB-ontwerp evalueren ingenieurs verschillende belangrijke eigenschappen die de prestaties en betrouwbaarheid beïnvloeden. FR4 vertoont gunstige kenmerken op basis van veel criteria.
| Eigendom | Beschrijving | Typische waarde / opmerking |
|---|---|---|
| Diëlektrische constante (Dk) | Geeft het vermogen van de PCB aan om elektrische energie op te slaan. | ~4,3–4,8 |
| Thermische stabiliteit | Vermogen om hitte te weerstaan zonder degradatie. | Tot ~130°C |
| Treksterkte | Weerstand tegen mechanische vervorming. | Hoog |
| Vlamvertraging | Veiligheid in toepassingen waar brandgevaar bestaat. | Voldoet aan UL94 V-0-classificatie |
| Vochtbestendigheid | Essentieel voor planken in vochtige omgevingen. | Goed |
FR4-PCB's zijn alomtegenwoordig vanwege hun veelzijdigheid en betrouwbaarheid. Hieronder vindt u een overzicht van toepassingen waarbij FR4 uitzonderlijk goed presteert.
Ingenieurs kiezen vaak tussen FR4 en alternatieve materialen zoals polyimide, Rogers of metalen kernsubstraten. Elk materiaal biedt unieke voordelen die geschikt zijn voor specifieke behoeften.
| Materiaal | Beste voor | Voordelen | Beperkingen |
|---|---|---|---|
| FR4 | Algemene elektronica | Kosteneffectief, sterk, betrouwbaar | Niet ideaal voor hoogfrequente RF |
| Polyimide | Flexibele PCB's | Hoge hittebestendigheid, flexibel | Hogere kosten |
| Rogers | Hoogfrequente RF | Laag verlies, stabiel Dk | Duur |
| Metalen kern | Power LED-toepassingen | Uitstekende warmteafvoer | Zwaar en kostbaar |
Q:Waar staat “FR4” voor in PCB?
A:FR4 staat voor “Flame Retardant 4”, wat duidt op een glasversterkt epoxylaminaat dat brandbestendig is en structurele sterkte biedt voor PCB’s.
Q:Waarom wordt FR4 zo veel gebruikt in de PCB-industrie?
A:FR4 combineert mechanische sterkte, elektrische isolatie, thermische weerstand en kosteneffectiviteit, waardoor het geschikt is voor een breed scala aan elektronische toepassingen.
Q:Kan FR4 worden gebruikt in hoogfrequente RF-toepassingen?
A:Hoewel FR4 wordt gebruikt in circuits met een lagere frequentie, vereisen hoogfrequente RF-circuits vaak materialen zoals Rogers die lagere diëlektrische verliezen hebben voor een betere signaalintegriteit.
Q:Welke invloed heeft vochtigheid op FR4-PCB's?
A:FR4 heeft een goede vochtbestendigheid, maar langdurige blootstelling aan hoge luchtvochtigheid kan nog steeds de prestaties beïnvloeden. Beschermende coatings en conforme lagen helpen dit te verzachten.
Q:Is FR4 geschikt voor auto-elektronica?
A:Ja, FR4 wordt veel gebruikt in auto-elektronica vanwege de thermische stabiliteit en duurzaamheid, hoewel voor extreme omgevingen mogelijk specifieke varianten voor hoge temperaturen worden gekozen.
BegripFR4-printplaatis essentieel voor iedereen die werkt met of leert over elektronisch ontwerp en productie. De uitgebalanceerde eigenschappen maken het tot het ruggengraatmateriaal voor talloze apparaten over de hele wereld. Of u nu materialen evalueert voor een nieuw project of een leverancier kiest, FR4 blijft een betrouwbare keuze.
