In de snelle wereld van de productie van elektronica, waar compacte ontwerpen, lichtgewicht structuren en superieure prestaties essentieel zijn,Rigide flex PCB'szijn naar voren gekomen als een van de meest innovatieve oplossingen. Door de duurzaamheid van stijve planken te combineren met de veelzijdigheid van flexibele circuits, hervormen rigide flex -PCB's hoe ingenieurs alles ontwerpen, van consumentenelektronica tot ruimtevaartsystemen. In dit artikel zullen we diep duiken in wat rigide Flex PCB's zijn, hoe ze werken, waarom ze steeds populairder worden en hoe hun unieke parameters hen de optimale keuze maken voor veelgevraagde toepassingen.

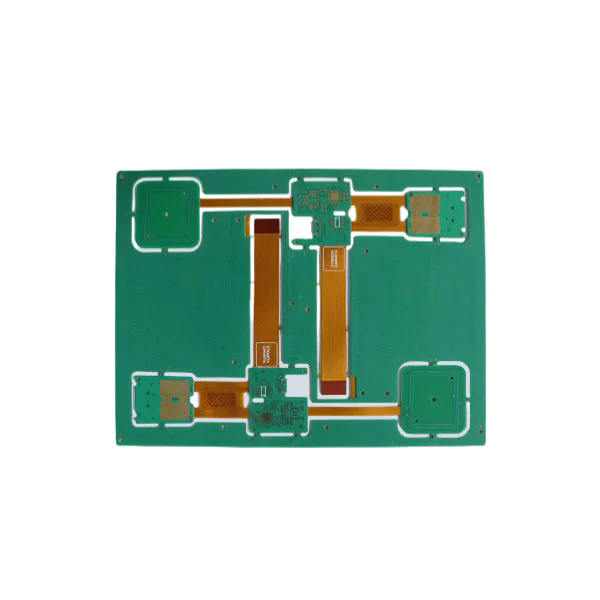

Een rigide flex -printplaat is een hybride printplaat die zowel rigide als flexibele substraten integreert in een enkel, naadloos ontwerp. In tegenstelling tot traditionele rigide PCB's, die volledig bestaan uit stijve FR4 of vergelijkbare materialen, of puur flexibele circuits die polyimidefilms gebruiken, combineren rigide flex -PCB's beide technologieën om prestaties en ontwerpvrijheid te maximaliseren.
In de kern ondersteunt de rigide sectie componenten die mechanische stabiliteit vereisen, zoals connectoren, microcontrollers of geïntegreerde circuits, terwijl het flexibele gedeelte het bord in staat stelt te buigen, te vouwen of te draaien om in compacte behuizingen te passen. Dit maakt rigide Flex PCB's ideaal voor toepassingen waar de ruimte beperkt is, maar hoge betrouwbaarheid is cruciaal.
Signaalintegriteit: kortere onderlinge verbindingen tussen starre en flexlagen minimaliseren signaalverlies en verbeteren high-speed gegevensoverdracht.
Mechanische veelzijdigheid: het flexibele gedeelte maakt het mogelijk om te vouwen, waardoor de algehele apparaatgrootte wordt verminderd en omvangrijke bedrading elimineert.
Verbetering van betrouwbaarheid: het integreren van flex en rigide onderdelen in een enkele PCB minimaliseert soldeerverbindingen en connectoren, die veel voorkomende punten van faal zijn.
Deze mix van prestatie- en ontwerpflexibiliteit heeft rigide flex -PCB's steeds vitaaler gemaakt in industrieën zoals medische hulpmiddelen, militaire elektronica, automotive -systemen en consumentengadgets.
Fabrikanten van elektronica worden vaak geconfronteerd met een kritieke beslissing bij het selecteren van PCB -typen: moeten ze een traditionele rigide printplaat, een flexibele printplaat of een rigide flex -printplaat gebruiken? Hier zijn de belangrijkste redenen waarom rigide flex -PCB's de voorkeurskeuze worden voor geavanceerde ontwerpen.
| Functie | Rigide printplaat | Flexibele printplaat | Rigide flexprinting |
|---|---|---|---|
| Ruimtegebruik | Beperkt | Uitstekend | Uitstekend |
| Mechanische duurzaamheid | Hoog | Gematigd | Hoog |
| Ontwerpflexibiliteit | Laag | Hoog | Hoog |
| Signaalintegriteit | Gematigd | Gematigd | Uitstekend |
| Assemblagecomplexiteit | Hoog (meer connectoren) | Hoog | Laag |
| Betrouwbaarheid | Goed | Gematigd | Uitstekend |
Rigide flex PCB's bieden het beste van twee werelden door de robuustheid van rigide PCB's te combineren met het aanpassingsvermogen van flexibele circuits. Dit resulteert in:
Compacte ontwerpen: essentieel voor smartphones, wearables en IoT -apparaten.
Verminderd gewicht: kritisch voor ruimtevaart, drones en automotive -toepassingen.
Minder verbindingspunten: vermindert potentiële faalpunten en verbetert de levensduur van het product.
Verbeterde prestaties: handhaaft superieure signaaltransmissie, zelfs in hoogfrequente toepassingen.
Medische hulpmiddelen: pacemakers, beeldvormingssystemen en chirurgische hulpmiddelen.
Aerospace & Defense: Avionics, Radars Systems en Military-Grade Electronics.
Automotive: Advanced Driver-Assistance Systems (ADAS), infotainmentsystemen en EV-batterijbeheer.
Consumentenelektronica: smartphones, tablets, camera's en gameconsoles.
Door miniaturisatie mogelijk te maken met behoud van structurele integriteit, zijn rigide flex-PCB's een onmisbare component geworden in elektronische apparaten van de volgende generatie.
Bij het selecteren van een rigide Flex PCB -leverancier is het inzicht in de technische parameters cruciaal. Productie van hoge kwaliteit zorgt voor duurzaamheid, prestaties en naleving van strikte industrienormen. Hieronder is een samenvatting van de belangrijkste productspecificaties die een superieure rigide flexprinting definiëren:
| Parameter | Specificatie |
|---|---|
| Materiaal | Fr4, polyimide, huisdier |
| Lagen tellen | 2 tot 20+ lagen |
| Koperen dikte | 0,5 oz tot 4 oz |
| Min. Lijnbreedte/afstand | 0,075 mm / 0,075 mm |
| Gatgrootte | Min. 0,1 mm |
| Flex Bend Radius | Zo laag als 0,5 mm |
| Oppervlakte -afwerking | Enig, hasl, osp, onderdompeling zilver, goudplating |
| Bedrijfstemperatuur | -40 ° C tot +150 ° C |
| Impedantiebeheersing | ± 10% |
| Certificeringen | ROHS, UL, ISO9001, IPC-6013 |
Deze specificaties zorgen ervoor dat de PCB hoge elektrische prestaties onderhoudt en strenge omgevingscondities weergeeft. Fabrikanten die gespecialiseerd zijn in rigide flex -PCB's maken gebruik van geavanceerde fabricagetechnieken zoals laserboren, gecontroleerde impedantieroutering en geautomatiseerde optische inspectie om precisie en betrouwbaarheid te garanderen.
Het kiezen van de juiste fabrikant is net zo kritisch als het selecteren van het juiste PCB -ontwerp. Hier is een checklist om u te helpen bij het evalueren van een betrouwbare rigide Flex PCB -leverancier:
Engineering Expertise: zorg ervoor dat de fabrikant ervaring heeft met het omgaan met complexe meerlagige rigide flex -PCB -ontwerpen.
Materiaalkwaliteit: gebruik alleen hoogwaardige FR4 en polyimide om duurzaamheid en flexibiliteit te garanderen.
Kwaliteitsborging: zoek naar strikte testprotocollen, waaronder AOI, impedantietests en thermische stresstests.
Aanpassingsopties: kies een leverancier die op maat gemaakte oplossingen biedt voor uw specifieke toepassingsvereisten.
Doorlooptijd en schaalbaarheid: snelle prototyping gecombineerd met de mogelijkheid om op te schalen voor massaproductie is cruciaal.
Falway is een toonaangevende rigide Flex PCB-fabrikant met jarenlange ervaring met het leveren van hoogwaardige oplossingen voor industrieën, waaronder medische, automotive, ruimtevaart en consumentenelektronica. Onze producten worden vervaardigd met behulp van state-of-the-art apparatuur, voldoen aan IPC-6013-normen en ondergaan rigoureuze kwaliteitstesten om de topprestaties te garanderen.
Of u nu een complex meerlagige ontwerp nodig hebt of een kosteneffectief prototype, Fanyway biedt uitgebreide ondersteuning van ontwerpconsultatie tot de uiteindelijke productie.
Q1. Wat zijn de belangrijkste voordelen van het gebruik van rigide flex -PCB's in productontwerp?
A1. Rigide flex PCB's zorgen voor compacte ontwerpen, verminderen het totale gewicht, minimaliseer interconnecties en verbetert de signaalintegriteit. Deze voordelen maken ze ideaal voor industrieën waar betrouwbaarheid en miniaturisatie van cruciaal belang zijn, zoals ruimtevaart, automotive en medische technologie.
Q2. Zijn rigide flex -PCB's duurder dan traditionele rigide PCB's?
A2. Hoewel de initiële productiekosten van rigide flex -PCB's mogelijk hoger zijn, verminderen ze vaak de algemene productiekosten door connectoren te minimaliseren, de betrouwbaarheid te verbeteren en een efficiënte montage mogelijk te maken. In krachtige toepassingen leveren ze aanzienlijke kostenbesparingen over de levenscyclus van het product.
Rigide Flex PCB's herdefiniëren moderne elektronica door een ongeëvenaarde ontwerpflexibiliteit, betrouwbaarheid en prestaties te bieden. Ze stellen ingenieurs in staat om compacte maar robuuste producten te creëren die voldoen aan de groeiende eisen van industrieën, variërend van medische technologie tot ruimtevaart.
BijFalway, we zijn gespecialiseerd in de productie van hoogwaardige rigide flex-PCB's afgestemd op uw behoeften. Met onze geavanceerde faciliteiten, rigoureuze testprotocollen en technische expertise helpen we u optimale prestaties en betrouwbaarheid voor uw producten te bereiken.
Klaar om uw elektronica -ontwerp naar een hoger niveau te tillen?Neem contact met ons opVandaag om uw project te bespreken en te ontdekken hoe Fanyway de perfecte rigide Flex PCB -oplossing kan leveren.
-
