EenSMT-stencilis een van de meest kritische maar vaak onderschatte componenten in de moderne elektronicaproductie. Het bepaalt rechtstreeks de nauwkeurigheid van de afzetting van soldeerpasta, de uitlijning van de componenten en de totale opbrengst van de PCB-assemblage. Deze uitgebreide gids onderzoekt wat een SMT-stencil is, hoe deze werkt, de verschillende typen en materialen die beschikbaar zijn, en waarom deze een beslissende rol speelt bij het bereiken van uiterst betrouwbare productie van Surface Mount Technology (SMT).

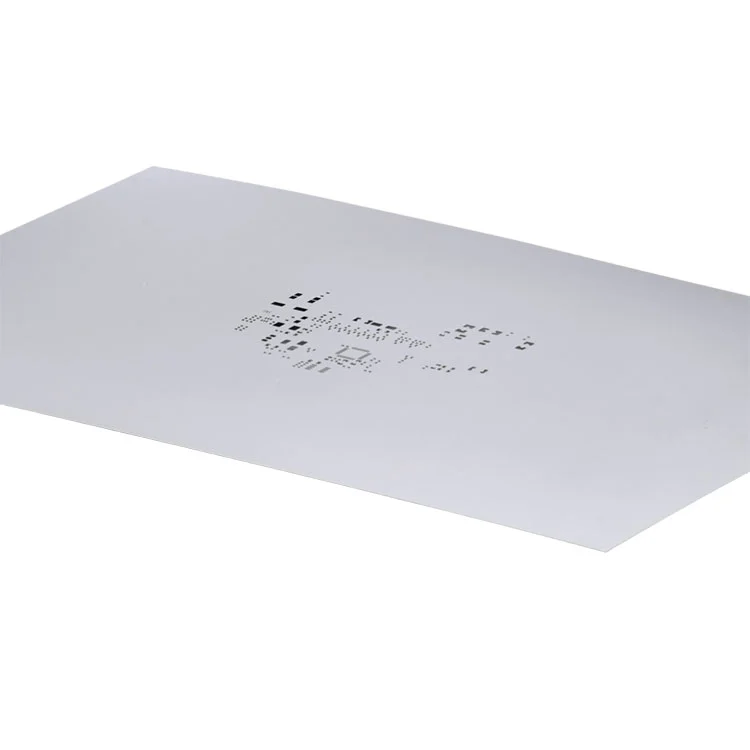

Een SMT-stencil is een nauwkeurig vervaardigde metalen plaat die wordt gebruikt in de soldeerpasta-printfase van de assemblage van oppervlaktemontagetechnologie. Het bevat lasergesneden openingen die exact overeenkomen met de soldeervlakken op een printplaat (PCB). Tijdens de productie wordt soldeerpasta over het stenciloppervlak aangebracht, waardoor gecontroleerde hoeveelheden pasta door elke opening kunnen gaan en op de PCB-pads kunnen worden afgezet.
De nauwkeurigheid van dit proces heeft een directe invloed op de integriteit van de soldeerverbindingen, de nauwkeurigheid van de plaatsing van componenten en de productbetrouwbaarheid op de lange termijn. Voor fabrikanten zoalsShenzhen Fanway Technologie Co., LtdSMT-stencils zijn geen verbruiksartikelen, maar precisiegereedschappen die de processtabiliteit definiëren.
Het printproces van soldeerpasta is verantwoordelijk voor meer dan 60% van de SMT-defecten als het niet goed wordt gecontroleerd. Een geoptimaliseerde SMT-stencil zorgt voor:
Zonder een goed ontworpen SMT-stencil kunnen zelfs de meest geavanceerde pick-and-place-machines printonnauwkeurigheden niet compenseren.
SMT-stencils worden geclassificeerd op basis van structuur, montagemethode en toepassingsscenario. De meest voorkomende categorieën zijn onder meer:
De materiaalkeuze heeft rechtstreeks invloed op de levensduur van het stencil, de printconsistentie en de reinigingsefficiëntie. Het meest gebruikte materiaal is roestvrij staal vanwege de duurzaamheid en gladheid van het oppervlak.
| Materiaal | Voordelen | Typisch gebruiksscenario |
|---|---|---|
| Roestvrij staal | Hoge duurzaamheid, gladde wanden met openingen | Massaproductie |
| Nikkel | Uitstekende releaseprestaties | Componenten met fijne spoed |
| Messing | Lagere kosten | Gebruik op korte termijn |
Het stencilontwerp is een balans tussen soldeervolumeregeling en pasta-afgifte-efficiëntie. Belangrijke ontwerpfactoren zijn onder meer:
Geavanceerde fabrikanten houden vanShenzhen Fanway Technologie Co., Ltdvolg de IPC-richtlijnen om een optimale efficiëntie van de pastaoverdracht en de herhaalbaarheid van processen op de lange termijn te garanderen.
| Sjabloontype | Precisie | Kosten | Aanbevolen volume |
|---|---|---|---|
| Ingelijst | Zeer hoog | Medium | Productie in grote volumes |
| Frameloos | Hoog | Laag | Middelgrote productie |
| Prototype | Medium | Zeer laag | Testen op laag volume |
SMT-stencils worden veel gebruikt in sectoren, waaronder consumentenelektronica, auto-elektronica, medische apparatuur, industriële besturingssystemen en telecommunicatie. Elke toepassing die nauwkeurige afzetting van soldeerpasta vereist, is afhankelijk van een goed ontworpen SMT-stencil.
Vanuit een EEAT-perspectief demonstreren SMT-stencils:
Waar wordt een SMT-stencil voor gebruikt?
Een SMT-stencil wordt gebruikt om soldeerpasta nauwkeurig op PCB-pads aan te brengen voordat de componenten worden geplaatst, waardoor betrouwbare soldeerverbindingen worden gegarandeerd.
Waarom is de dikte van de SMT-stencil van belang?
De stencildikte regelt het soldeervolume; Een onjuiste dikte kan onvoldoende soldeer- of overbruggingsdefecten veroorzaken.
Welk SMT-stenciltype is het beste voor massaproductie?
Ingelijste SMT-stencils zijn het beste voor massaproductie vanwege hun stabiliteit en herhaalbaarheid.
Hoe vaak moet een SMT-stencil worden vervangen?
Vervanging is afhankelijk van gebruik, schoonmaakfrequentie en materiaalkwaliteit, maar stencils van hoge kwaliteit kunnen tienduizenden cycli meegaan.
Welke normen begeleiden het SMT-stencilontwerp?
IPC-7525 en IPC-A-610 zijn algemeen erkende standaarden die het stencilontwerp en de toepassing van soldeerpasta begeleiden.
Als u op zoek bent naar uiterst nauwkeurige SMT-stenciloplossingen, ondersteund door productie-expertise en strikte kwaliteitscontrole,Shenzhen Fanway Technologie Co., Ltd staat klaar om uw productiedoelstellingen te ondersteunen.Contactonsvandaag om te bespreken hoe onze SMT-stenciloplossingen uw assemblageopbrengst en betrouwbaarheid op lange termijn kunnen verbeteren.
